올바른 PCB 조립 하우스(Assembly House) 선택하기: 현대 전자 제조를 위한 포괄적 가이드

오늘날 빠르게 발전하는 전자 산업 환경에서 제품을 컨셉에서 시장으로 출시하는 것은 혁신적인 디자인뿐만 아니라 신뢰할 수 있는 고품질 제조에도 달려 있습니다. 이 과정의 중심에는 한 가지 중요한 결정이 있습니다. 바로 올바른 **PCB 조립 하우스(PCB Assembly House)**를 선택하는 것입니다.

하지만 PCB 조립 하우스란 정확히 무엇일까요? 흔히 PCBA(Printed Circuit Board Assembly) 제조업체 또는 EMS(Electronic Manufacturing Services) 제공업체라고도 불리는 PCB 조립 하우스는 단순히 부품을 회로 기판에 납땜하는 공장 그 이상입니다. 베어 보드(bare board)를 완전히 작동하는 전자 조립품으로 변환하는 책임을 지는 전략적 파트너이며, 종종 부품 소싱 및 품질 보증에서 최종 테스트 및 물류에 이르기까지 모든 것을 처리합니다.

엔지니어, 스타트업, OEM 및 제품 개발자의 경우 최신 PCB 조립 하우스의 핵심 역량과 제공 사항을 이해하는 것이 필수적입니다. 이 가이드에서는 최상위 PCB 조립 하우스를 정의하는 5가지 주요 차원을 분석하여, 프로젝트의 특정 요구 사항에 따라 정보에 입각한 선택을 할 수 있도록 도와드립니다.

1. 제조 능력: 기술을 설계 요구 사항에 맞추기

PCB 조립 하우스를 평가할 때 첫 번째이자 어쩌면 가장 기술적인 고려 사항은 하드웨어, 시설 및 프로세스가 기판의 복잡성을 처리할 수 있는지 여부입니다. 모든 공장이 동일하게 만들어지는 것은 아니며, 능력이 일치하지 않으면 수율 문제, 지연 또는 심지어 완전한 프로젝트 실패로 이어질 수 있습니다.

정밀 SMT 및 조립

부품 처리

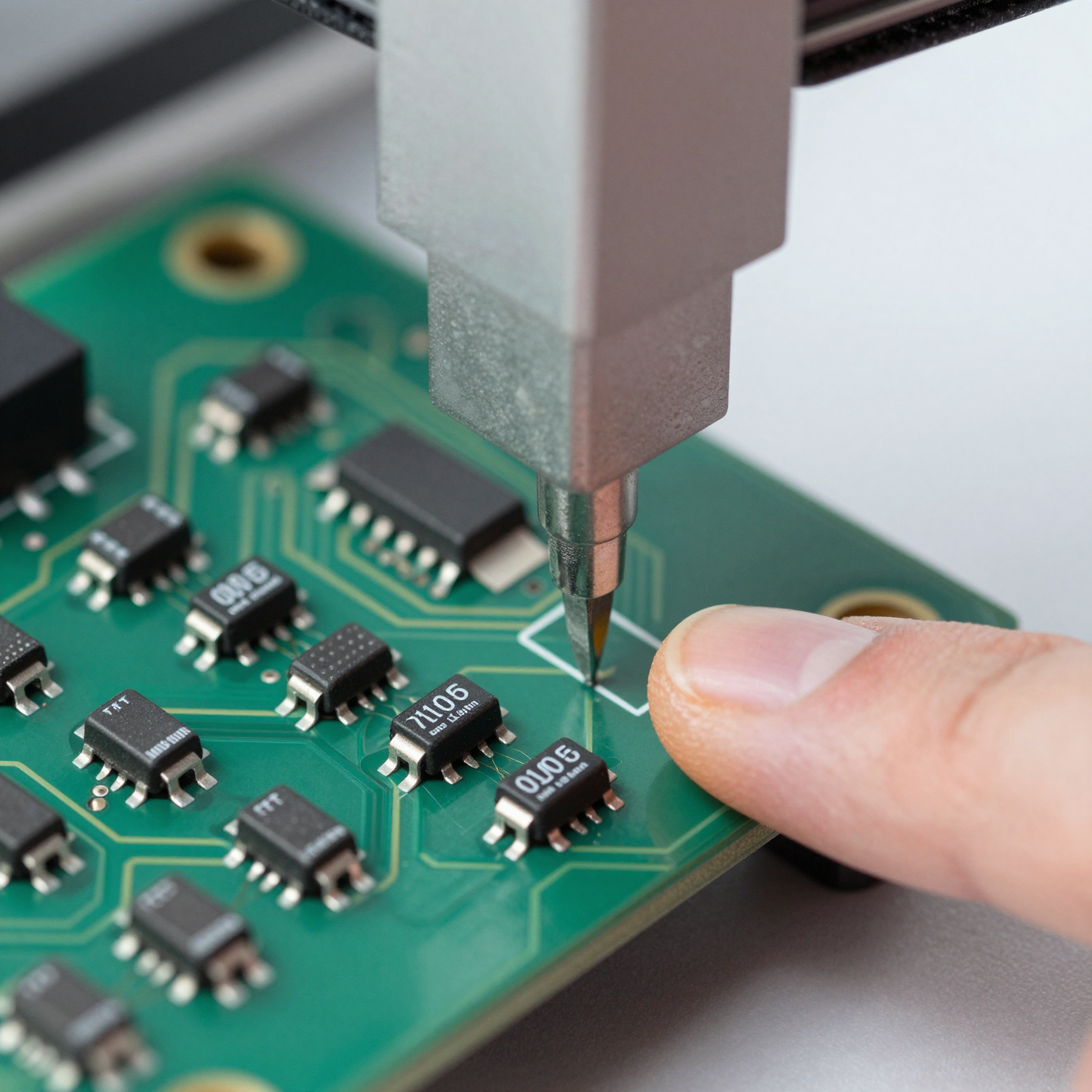

현대 전자 제품은 소형화를 요구합니다. 0201, 01005 및 더 작은 마이크로칩과 같은 부품에는 초미세 배치 정확도를 갖춘 고급 표면 실장 기술(SMT) 라인이 필요합니다.

유능한 PCB 조립 하우스는 다음을 제공해야 합니다.

• 서브 밀리미터 부품을 배치할 수 있는 비전 시스템을 갖춘 고속, 고정밀 픽 앤 플레이스(pick-and-place) 기계.
• 0.4mm 미만의 피치(pitch)를 가진 미세 피치 IC 및 QFN 패키지 지원.
• 01005(0.4mm x 0.2mm)만큼 작은 수동 소자(passive components) 경험.

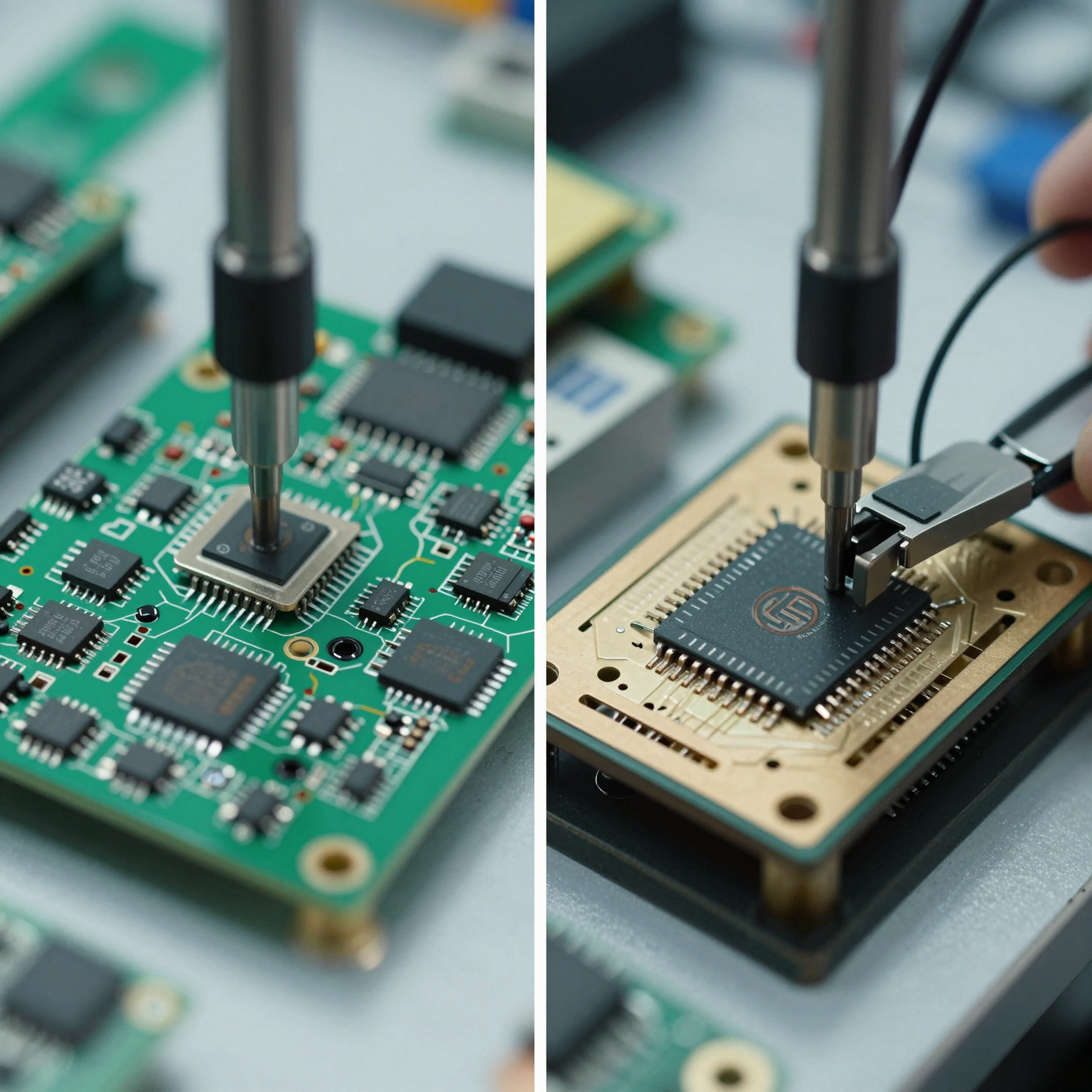

설계에 BGA(Ball Grid Array), CSP(Chip Scale Package) 또는 기타 하단 종단 부품이 포함된 경우, PCB 조립 하우스가 이를 조립할 수 있는 기능과 효과적으로 검사 및 재작업(rework)할 수 있는 도구를 모두 갖추고 있는지 확인하십시오.

🔍 팁: 계약하기 전에 지원되는 가장 작은 부품 크기와 BGA 피치 공차에 대해 문의하십시오.

프로세스 유연성: SMT,

THT 및 하이브리드 조립

SMT가 현대 전자 제품을 지배하고 있지만, 스루홀 기술(THT)은 커넥터, 변압기 및 고신뢰성 애플리케이션에 여전히 필수적입니다.

포괄적인 PCB 조립 하우스는 일반적으로 여러 조립 방법을 지원합니다.

• SMT(표면 실장 기술): 자동화된 고밀도 배치를 위함.
• THT(스루홀 기술): 견고한 기계적 연결을 위함.
• 웨이브 솔더링(Wave Soldering): 대량 THT 부품 납땜에 효율적.
• 선택적 솔더링(Selective Soldering): 특정 영역에만 THT 납땜이 필요한 혼합 기술 기판용.
• 수동 납땜/수동 조립: 소량, 복잡 또는 민감한 부품용.

SMT와 THT를 결합한 하이브리드 기판은 신중한 공정 계획이 필요합니다. 선택한 PCB 조립 하우스가 품질 저하 없이 이러한 워크플로를 관리한 경험이 있는지 확인하십시오.

이러한 기술에 대한 더 깊은 통찰력을 얻으려면 SMT 대 스루홀 PCB 조립 방법에 대한 자세한 비교를 읽어보십시오.

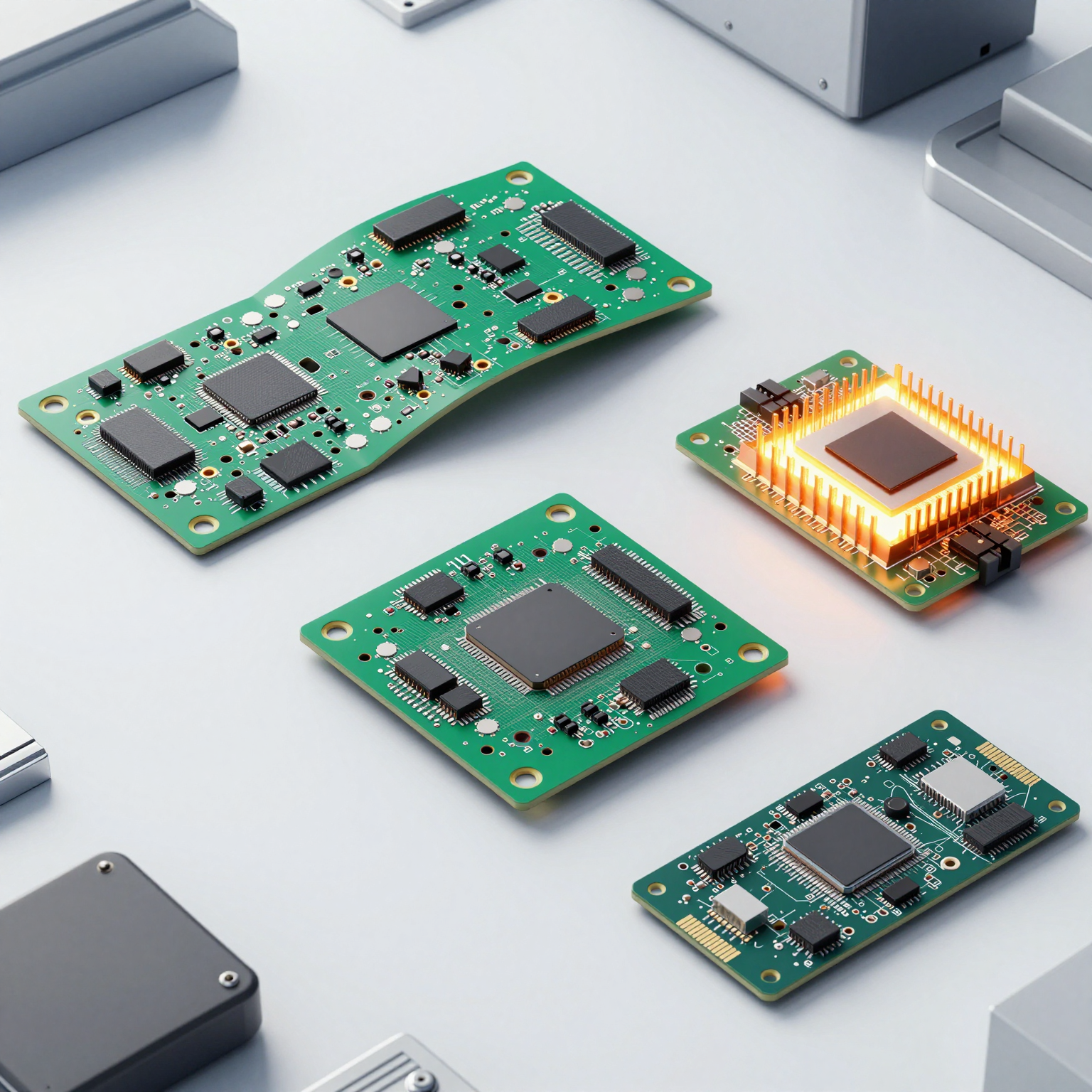

특수 기판 기술

표준 FR-4 기판을 넘어 많은 애플리케이션이 이제 특수 기판을 사용합니다.

• 리지드-플렉스(Rigid-Flex) PCB: 단단한 부분과 유연한 부분을 결합합니다; 웨어러블 및 항공우주 분야에서 흔히 사용됩니다.
• 고밀도 상호 연결(HDI): 컴팩트한 설계를 위해 마이크로비아 및 블라인드/매립 비아를 사용합니다.
• 메탈 코어 PCB(예: 알루미늄 베이스): 우수한 방열 기능으로 인해 LED 조명 및 전력 전자 장치에 이상적입니다.
• 두꺼운 구리(Thick Copper) PCB: 모터 드라이브 및 산업용 전원 공급 장치와 같은 고전류 애플리케이션에 사용됩니다.

각각은 고유한 툴링, 적층 주기 및 조립 매개변수가 필요합니다. 유능한 PCB 조립 하우스는 이러한 자재를 안전하고 효율적으로 처리할 수 있는 전용 프로세스와 숙련된 인력을 보유하고 있습니다.

특정 스택업(stack-up), 표면 마감(예: ENIG, Immersion Silver, OSP) 및 열 프로파일 요구 사항을 지원할 수 있는지 확인하십시오.

2. 품질 관리 및 인증: 타협할 수 없는 기초

품질은 선택 사항이 아닙니다. 기본적인 기대치입니다. PCB 조립 하우스를 선택할 때 인증 및 검사 프로토콜은 규율 있고 반복 가능한 제조 시스템의 증거 역할을 합니다.

산업 표준: IPC-A-610 및 그 이상

IPC-A-610 표준은 전자 조립품의 허용 기준을 정의합니다. 대부분의 평판 좋은 PCB 조립 하우스는 이 지침을 엄격하게 준수하며, 애플리케이션 요구 사항에 따라 종종 클래스 2(상업용/산업용) 또는 클래스 3(고신뢰성)를 목표로 합니다.

• 클래스 1: 신뢰성 요구 사항이 최소인 일반 소비자 가전.
• 클래스 2: 수명 연장과 중단 없는 서비스가 필요한 컴퓨터, 통신 및 산업 제어 장치.
• 클래스 3: 고장이 용납되지 않는 의료 기기, 항공 전자, 군사 및 자동차 시스템.

목표 PCB 조립 하우스가 어떤 클래스로 제작하는지 묻고, 감사 또는 샘플 검사를 통해 확인하십시오.

또한 J-STD-001(납땜 표준) 및 IPC-7711/7721(재작업 및 수리)에 대한 지식은 모범 사례에 대한 깊은 전문 지식을 나타냅니다.

시스템 인증: 규제 산업으로 가는 관문

특정 산업에서는 추가 인증 요구 사항을 부과합니다.

• ISO 9001: 기본 품질 관리 시스템 표준입니다. 진지한 PCB 조립 하우스라면 누구나 인증을 받아야 합니다.
• IATF 16949: 자동차 전자 부품 공급업체에 필수입니다. 공급망 전반에 걸쳐 추적성, 결함 예방 및 지속적인 개선을 보장합니다.
• ISO 13485: 의료 기기 제조업체에 필수입니다. 위험 관리, 문서화 및 규제 준수에 중점을 둡니다.
• AS9100: 항공우주 및 방위 분야의 IATF 16949와 동등한 표준입니다.

이것들은 단순한 배지가 아닙니다. 엄격한 내부 통제, 공급업체 관리 및 고객 중심을 나타냅니다.

규제 시장을 위한 제품을 개발하는 경우 PCB 조립 하우스가 적절한 인증을 보유하고 있는지 확인하십시오. 그렇지 않으면 나중에 감사 실패나 규제 장애물에 직면할 수 있습니다.

고급 검사 및 테스트 인프라

최고의 프로세스라도 검증이 필요합니다. 세계적 수준의 PCB 조립 하우스는 자동 검사 기술에 막대한 투자를 합니다.

많은 주요 PCB 조립 하우스는 이러한 도구를 폐쇄 루프 품질 시스템에 통합합니다. 여기서 SPI의 데이터는 AOI 임계값을 알리고 결함은 즉각적인 시정 조치를 트리거합니다.

예를 들어 X-레이가 BGA 솔더 볼에서 과도한 보이드(기포)를 드러내면 리플로우 프로필을 자동으로 조정할 수 있습니다. 이러한 수준의 통합은 엘리트 공급업체와 기본 계약 조립업체를 구분합니다.

6단계 품질 관리 프로세스에 대한 기사를 탐색하여 생산 전반에 걸쳐 품질이 어떻게 보장되는지 자세히 알아보세요.

3. 서비스 모델: 턴키(Turnkey) vs. 위탁(Consignment) - 귀사의 비즈니스에 맞는 것은?

모든 회사가 동일한 수준의 아웃소싱을 원하거나 필요로 하는 것은 아닙니다. 성숙한 PCB 조립 하우스는 다양한 비즈니스 전략과 공급망 성숙도 수준에 맞는 유연한 참여 모델을 제공합니다.

턴키 PCB 조립: 완전한 아웃소싱, 최대의 편의성

"원스톱" 또는 "풀 턴키"라고도 하는 이 모델을 사용하면 클라이언트는 설계 파일(Gerber, BOM, 배치)만 제출하면 되고 PCB 조립 하우스는 다음을 처리합니다.

• 베어 PCB 제조
• 부품 소싱 및 구매
• 재고 관리
• 조립 및 테스트
• 최종 포장 및 배송

이 모델은 다음과 같은 경우에 이상적입니다.

• 구매 부서가 없는 스타트업 및 R&D 팀.
• 확립된 공급업체 관계 없이 새로운 시장에 진입하는 회사.
• 출시 속도가 중요한 촉박한 마감일의 프로젝트.

턴키 서비스는 간접비를 줄이고 물류를 단순화하지만 PCB 조립 하우스의 조달 무결성에 대한 신뢰가 필요합니다. 항상 위조 방지 정책, 사용된 공인 유통업체 및 추적성 기록에 대해 문의하십시오.

한 가지 주요 이점: 규모의 경제입니다. 대형 PCB 조립 하우스는 부품 공급업체와 더 나은 가격을 협상하고 절감액을 고객에게 전달합니다.

개발을 간소화하는 방법을 이해하려면 턴키 PCB 조립 프로세스에 대한 전체 분석을 읽어보십시오.

⚠️ 경고: 일부 저가 제공업체는 "턴키"를 수행한다고 주장하지만 그레이 마켓 채널을 통해 소싱합니다. 항상 정품 보증을 확인하십시오.

위탁(Consignment) (또는 부분 위탁): 귀하가 부품을 통제

이 모델에서 클라이언트는 전자 부품의 전부 또는 일부를 제공하고 PCB 조립 하우스는 조립 작업만 수행합니다.

사용 사례는 다음과 같습니다.

• 상업적으로 더 이상 사용할 수 없는 레거시(legacy) 부품.
• 독점 또는 보안상 중요한 IC.
• 활용하고 싶은 기존 재고.
• 대체 소싱을 강요하는 공급망 중단.

위탁은 부품에 대한 완전한 통제권을 제공하지만 재고 위험과 물류 부담을 귀하에게 다시 전가합니다. 공장으로의 적시 부품 배송을 보장하고, 통관(국경 간인 경우)을 관리하고, 운송 중 손상되거나 분실된 부품 비용을 부담해야 합니다.

일부 PCB 조립 하우스는 처리 복잡성이 증가하고 자동화 효율성이 낮아지기 때문에 위탁 작업에 대해 더 높은 단위 수수료를 부과합니다.

DFM 검사: 생산 전 사전 설계 검증

서비스 모델에 관계없이, 사전 예방적인 PCB 조립 하우스는 생산이 시작되기 전에 무료 DFM(Design for Manufacturability) 분석을 제공해야 합니다.

적절한 DFM 검토는 다음을 면밀히 조사합니다.

• 실제 부품 크기에 대한 풋프린트 정확도
• 패드 간격 및 솔더 마스크 간격
• BGA 및 전력 부품용 열 패드 설계
• 양면 기판에 대한 리플로우 접근성
• 패널화 전략 및 디패널링(depaneling) 방법
• ICT/FCT용 테스트 포인트 배치

오류를 조기에 발견하면 비용이 많이 드는 재작업과 지연을 피할 수 있습니다. 예를 들어 큰 접지면에 열 완화(thermal relief)가 누락되면 웨이브 솔더링 중에 냉납(cold solder joint)이 발생할 수 있는데, 이는 DFM에서 쉽게 발견할 수 있는 결함입니다.

최상급 PCB 조립 하우스는 전문 엔지니어링 피드백과 결합된 자동화된 DFM 도구를 사용하여 몇 시간 내에 실행 가능한 보고서를 제공합니다.

유연한 PCB 설계 모범 사례 가이드를 통해 설계를 최적화하는 방법을 알아보십시오.

4. 납품 성과 및 대응성: 속도와 신뢰성의 만남

시장 출시 시간은 제품 출시의 성패를 좌우할 수 있습니다. 프로토타입을 반복하든 대량 생산으로 확장하든, PCB 조립 하우스는 예측 가능하고 투명하게 납품해야 합니다.

프로토타입 처리 시간: 개발 주기 가속화

스타트업과 혁신가에게 빠른 프로토타이핑은 협상할 수 없는 필수 사항입니다. 많은 PCB 조립 하우스가 이제 특급 서비스를 제공합니다.

• 24시간 처리: 단순한 단면 SMT 기판의 경우 일반적입니다.
• 48시간 배송: 적당히 복잡한 양면 조립품에 대해 실행 가능합니다.
• 익일 배송 옵션: 항공 화물 조정을 포함합니다.

빠른 프로토타이핑은 대량 생산 현장과 분리된 전용 "퀵 턴(quick-turn)" 라인에 의존합니다. 이러한 라인은 처리량보다 민첩성을 우선시하여 필요할 때 더 빠른 전환과 수동 개입을 가능하게 합니다.

그러나 속도가 품질을 타협해서는 안 됩니다. 프로토타입 실행도 기본적인 AOI 및 육안 검사를 거쳐야 합니다.

PCB 조립 하우스가 프로토타입에 대한 온라인 견적 및 주문 추적을 제공하는지 확인하십시오. 실시간 상태 업데이트는 불확실성을 줄이고 계획을 개선합니다.

당사의 프로토타입 PCB 조립 가이드는 빠르고 정확한 빌드를 얻기 위한 모범 사례를 설명합니다.

대량 생산: 안정성, 확장성 및 정시 납품

검증을 통과하면 대량 생산으로의 전환은 새로운 과제를 제기합니다.

• 배치 간에 일관된 수율 유지
• 자재 부족 또는 노후화 관리
• 노동 변동성 제어
• 외부 혼란에도 불구하고 정시 납품 보장

평가해야 할 주요 지표:

• 정시 납품률(OTD): 신뢰할 수 있는 파트너의 경우 95%를 초과해야 합니다.
• 초도 수율(First Pass Yield, FPY): 프로세스 안정성을 나타냅니다. >98% 목표.
• 스크랩/폐기물 비율: 낮을수록 좋습니다. 성숙한 라인의 경우 <2%가 일반적입니다.
• 전환(Changeover) 시간: SKU 간에 얼마나 빨리 전환할 수 있습니까?

용량 계획 및 서지(surge) 기능에 대해 문의하십시오. 수요가 급증할 경우 PCB 조립 하우스가 월 1,000개에서 50,000개 이상으로 확장할 수 있습니까?

지리적 위치도 고려하십시오. 역외(offshore) 공장은 더 낮은 비용을 제공할 수 있지만, 니어쇼어(nearshore) 또는 국내 PCB 조립 하우스는 더 짧은 리드 타임과 더 쉬운 커뮤니케이션을 제공합니다. 이는 글로벌 칩 부족과 같은 위기 상황에서 특히 가치가 있습니다.

투명성과 커뮤니케이션: 공장 내부 보기

오늘날의 구매자는 가시성을 기대합니다. 선도적인 PCB 조립 하우스는 다음을 보여주는 디지털 대시보드를 제공합니다.

• 주문 접수 확인
• 자재 도착 및 검사 현황
• 라인 배정 및 시작 날짜
• 일일 생산 진행 상황
• 테스트 결과 및 최종 배송 세부 정보

일부는 생산 현장 비디오 투어 또는 AOI/X-레이 이미지에 대한 실시간 액세스를 허용하기도 합니다.

전담 계정 관리자, 다국어 지원, 즉각적인 이메일/채팅과 같은 명확한 커뮤니케이션 채널도 마찬가지로 중요합니다. 용어나 기대치에 대한 오해는 일정을 탈선시킬 수 있습니다.

계약하기 전에 응답 시간을 테스트하십시오. 기술적인 질문을 보내고 상세하고 정확한 답변을 얻는 데 걸리는 시간을 확인하십시오.

5. 프로젝트 유형을 올바른 PCB 조립 하우스에 매칭하기

모든 PCB 조립 하우스가 모든 유형의 프로젝트에 적합한 것은 아닙니다. 제품 범주를 이해하면 가장 적합한 곳을 좁히는 데 도움이 됩니다.

스타트업 및 R&D 팀용: 빠름, 유연함, 낮은 MOQ

초기 단계의 회사는 무엇보다 민첩성을 필요로 합니다.

다음을 찾으십시오.

• 최소 주문 수량(MOQ) 없음 또는 매우 낮은 MOQ(예: 1~10개)
• 빠른 프로토타이핑 기능(<72시간)
• 무료 DFM 및 엔지니어링 지원
• 즉각적인 온라인 견적을 통한 투명한 가격 책정
• 반복적으로 작업하려는 의지

이러한 "퀵 턴" 전문가들은 규모보다는 혁신을 가능하게 하는 데 중점을 둡니다. 그들은 빈번한 설계 변경과 짧은 실행으로 번창합니다.

IoT 장치, 스마트 홈 가젯, 로봇 공학 프로토타입 및 대학 연구 프로젝트에 이상적입니다.

예산 제약, 불확실한 일정, 진화하는 사양 등 스타트업의 고충을 이해하는 PCB 조립 하우스와 파트너십을 맺는 것을 고려하십시오.

산업 및 의료 기기용: 높은 신뢰성, 완전한 추적성

의료, 에너지, 운송 및 산업 자동화 분야의 애플리케이션은 극도의 내구성과 규제 준수를 요구합니다.

우선순위:

• ISO 13485 또는 IATF 16949 인증
• 로트 수준 추적성(부품, 운영자, 장비 ID)
• 문서화된 프로세스 검증(PPAP, FAI)
• 장기 부품 가용성 계획
• 수명 주기 관리 지원

이러한 PCB 조립 하우스는 종종 엄격한 변경 통제 절차에 따라 운영됩니다. 수정 사항(저항기 브랜드 대체라도)에는 공식적인 승인이 필요합니다.

그들은 또한 수년 동안 상세한 기록을 보관하여 현장 서비스, 리콜 및 감사를 지원합니다.

미션 크리티컬 성능으로 정당화되는 더 긴 리드 타임과 더 높은 비용을 예상하십시오.

소비자 가전용: 규모에 따른 비용 효율성

스마트폰, 웨어러블, 오디오 장비 및 가전 제품과 같은 대중 시장 제품은 단가에 따라 생사가 갈립니다.

여기서는 규모가 가장 중요합니다.

다음과 같은 PCB 조립 하우스를 선택하십시오.

• 연중무휴 24시간 가동되는 완전 자동화된 SMT 라인
• 대량 부품 할인을 위한 강력한 공급망 파트너십
• 린 제조 원칙(식스 시그마, 카이젠)
• 수직 통합(사내 PCB 제조 + 조립)
• 글로벌 물류 네트워크

Foxconn, Jabil 또는 Sanmina와 같은 대형 EMS 제공업체가 이 공간을 지배합니다. 그러나 지역 업체들은 더 빠른 대응성과 현지화된 지원을 제공함으로써 점점 더 경쟁하고 있습니다.

비용 절감과 유연성의 균형을 맞추십시오. 그들은 라인을 멈추지 않고 막바지 펌웨어 업데이트나 사소한 BOM 수정을 수용할 수 있습니까?

---

결론: 귀하의 PCB 조립 하우스는 전략적 파트너입니다

PCB 조립 하우스를 선택하는 것은 단순한 조달 결정이 아닙니다. 제품 품질, 시장 출시 속도, 확장성 및 장기적인 성공에 영향을 미치는 전략적 파트너십입니다.

제조 능력, 품질 시스템, 서비스 유연성, 납품 성과, 프로젝트 정렬이라는 5가지 핵심 기둥에 집중함으로써, 프로토타입에서 생산 및 그 이후까지 귀하와 함께 성장하는 파트너를 식별할 수 있습니다.

첫 번째 가젯을 만드는 개인 발명가이든 글로벌 제품 라인을 출시하는 기업이든, 잠재적인 PCB 조립 하우스를 전체적으로 평가할 시간을 가지십시오. 샘플을 요청하고, 시설을 방문하고(가상 또는 직접), 엔지니어와 대화하십시오.
