PCB Assembly Display：ディスプレイ基板とPCBアセンブリサービスの完全ガイド

今日のデジタル世界では、ディスプレイはスマートフォンの画面やスマートウォッチから、産業用制御パネルや自動車のダッシュボードに至るまで、あらゆる場所に存在しています。すべての最新ディスプレイの中心には、重要なコンポーネントである pcb assembly display（ディスプレイ向けPCBアセンブリ）があります。この控えめでありながら強力な技術は、視覚データの送信、ユーザーインタラクション、そしてシームレスなデバイス機能を実現しています。

しかし、pcb assembly display とは具体的に何であり、電子製品開発のより広い文脈においてなぜ重要なのでしょうか？エンジニア、プロダクトデザイナー、調達マネージャーのいずれであっても、display board assembly（ディスプレイ基板アセンブリ）、display PCB assembly（ディスプレイPCBアセンブリ）、および利用可能な display PCB assembly services（ディスプレイPCBアセンブリサービス）のニュアンスを理解することは、プロジェクトの成功に大きな影響を与える可能性があります。

この包括的なガイドでは、ディスプレイ統合PCBの世界を深く掘り下げ、その設計、製造プロセス、品質保証、アプリケーション、そしてニーズに合った適切なサービスプロバイダーの選び方について解説します。

PCB Assembly Displayとは？

PCB assembly display とは、ディスプレイモジュールをサポートおよび駆動するために特別に設計された電子部品が完全に実装されたプリント回路基板（PCB）を指します。これらのアセンブリは、マイクロコントローラー、ドライバーIC、抵抗器、コンデンサ、コネクタ、そして時にはバックライトシステムを統合し、すべてが基板上に精密に実装されて、画像信号をLCD、OLED、LEDマトリックス、またはその他の種類のスクリーンに配信します。

一般的なロジックや配電に使用される標準的なPCBとは異なり、display PCB assembly は、信号品質、タイミング精度、および電磁両立性（EMC）を最優先事項として設計されています。トレースの長さや部品配置のわずかな偏差でさえ、ちらつき、ゴースト、または完全なディスプレイの故障を引き起こす可能性があります。

「PCB assembly display」という用語は、物理的なハードウェアと統合プロセスの両方を包含しています。それは最終製品だけでなく、低ノイズ干渉を維持しながら高速ビデオデータストリームを処理できるコンポーネントを組み立てるために関与する精密工学も反映しています。

ディスプレイ固有のPCBアセンブリが重要な理由

最新のディスプレイは、ますます高い解像度とリフレッシュレートで動作しています。医療用モニターの4KタッチスクリーンやウェアラブルデバイスのAMOLEDパネルは、完璧なパフォーマンスを要求します。これらの要件を満たすために：

信号経路はインピーダンス制御されている必要があります。
電力供給は安定しており、リップルがない必要があります。
高密度のコンポーネントレイアウトによって発生する熱のため、熱管理が重要になります。
小型化には、多くの場合HDI（高密度相互接続）技術が必要です。

これらの要因により、display board assembly は一般的なPCBアセンブリタスクよりも複雑になります。そのため、display PCB assembly services を提供するメーカーには、専門的な知識、高度な機器、および厳格なテストプロトコルが必要です。

ディスプレイ基板アセンブリの理解：コンポーネントとアーキテクチャ

成功した pcb assembly display の背後にある複雑さを理解するために、そのコアコンポーネントとアーキテクチャ上の考慮事項を分解してみましょう。

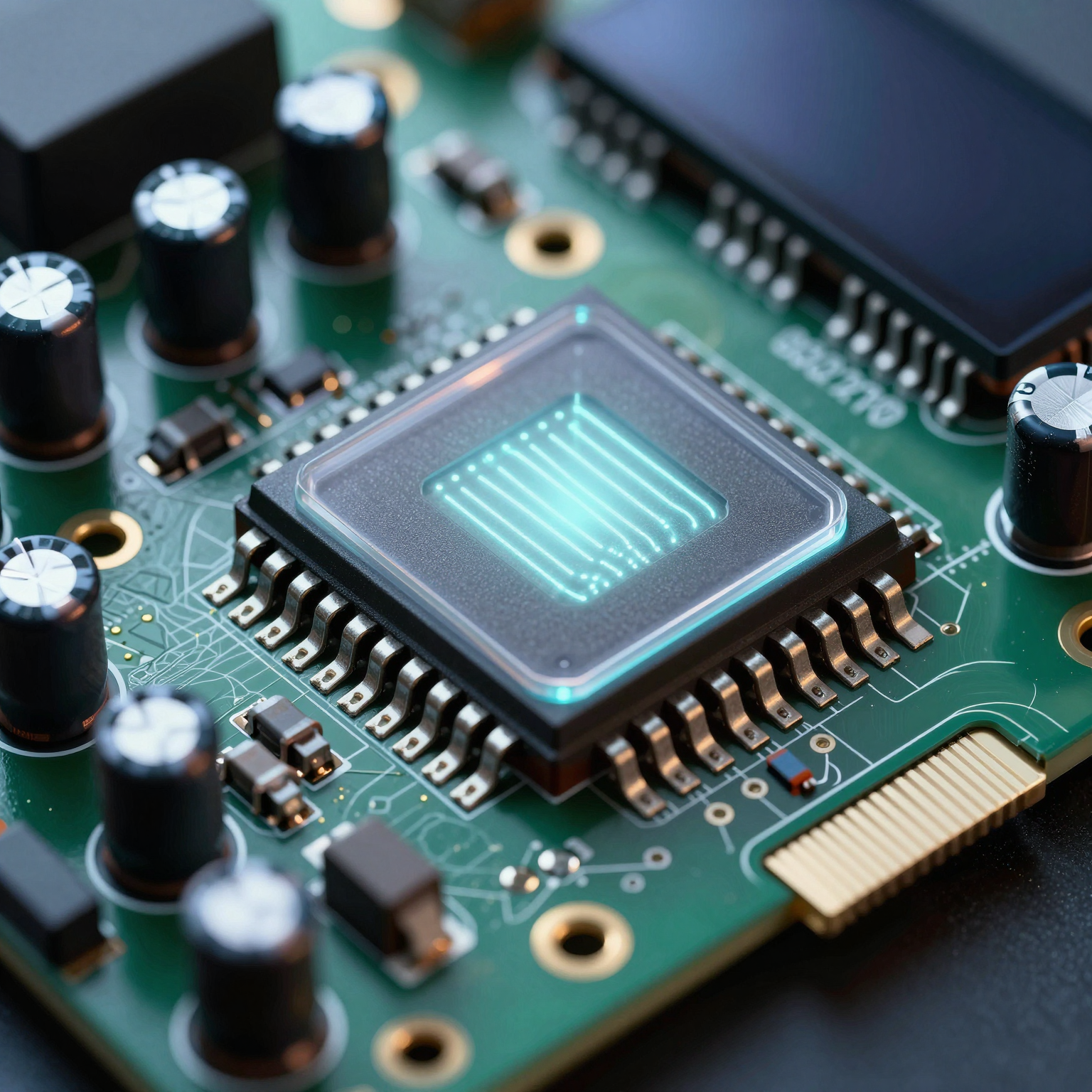

ディスプレイPCBアセンブリのコアコンポーネント

**ディスプレイ・ドライバーIC (Display Driver ICs

Integrated Circuits)**
これらのチップは、デジタル画像データを画面上の個々のピクセルを制御する電気信号に変換します。一般的な例には、RGBインターフェイスドライバー、TFT-LCD用のソース/ドレインドライバー、およびタイミングコントローラー（TCON）が含まれます。
マイクロコントローラーユニット (MCU) または System-on-Chip (SoC)
多くの場合、ディスプレイシステムの頭脳として機能し、センサー、ボタン、またはホストデバイスからの入力信号を処理し、適切なビジュアルをレンダリングします。
パワーマネジメントIC (PMIC)
ディスプレイのさまざまな部分に必要な電圧レベルを調整します。これは、複数のバイアス電圧を必要とするOLEDにとって特に重要です。
受動部品（抵抗器、コンデンサ、インダクタ）
ノイズのフィルタリング、電源レールの安定化、プルアップ/プルダウン構成、およびEMI抑制に使用されます。
コネクタとインターフェイス
アプリケーションに応じて、FPC（フレキシブルプリント回路）コネクタ、HDMI、MIPI DSI、SPI、I²C、またはパラレルRGBインターフェイスが含まれます。
**バックライト制御回路 (Backlight Control Circuitry

for LCDs)**
PWM調光回路または定電流ドライバーを使用してLEDバックライトを管理します。
タッチコントローラー（該当する場合）
タッチ対応ディスプレイの場合、このチップは静電容量の変化を解釈し、タッチ座標をメインプロセッサに伝達します。
水晶発振器とタイミング要素
ディスプレイのリフレッシュサイクルとデータ送信の間の同期を確保します。

これらの各要素は、最適な機能を確保するために、display board assembly フェーズ中に慎重に選択、配置、およびはんだ付けする必要があります。

ディスプレイPCBアセンブリの設計上の考慮事項

display PCB assembly の設計は、単に基板上にコンポーネントを配置するだけではありません。エンジニアは、画像の歪み、色の不一致、または断続的な動作などの一般的な落とし穴を回避するために、いくつかの重要な要素を考慮する必要があります。

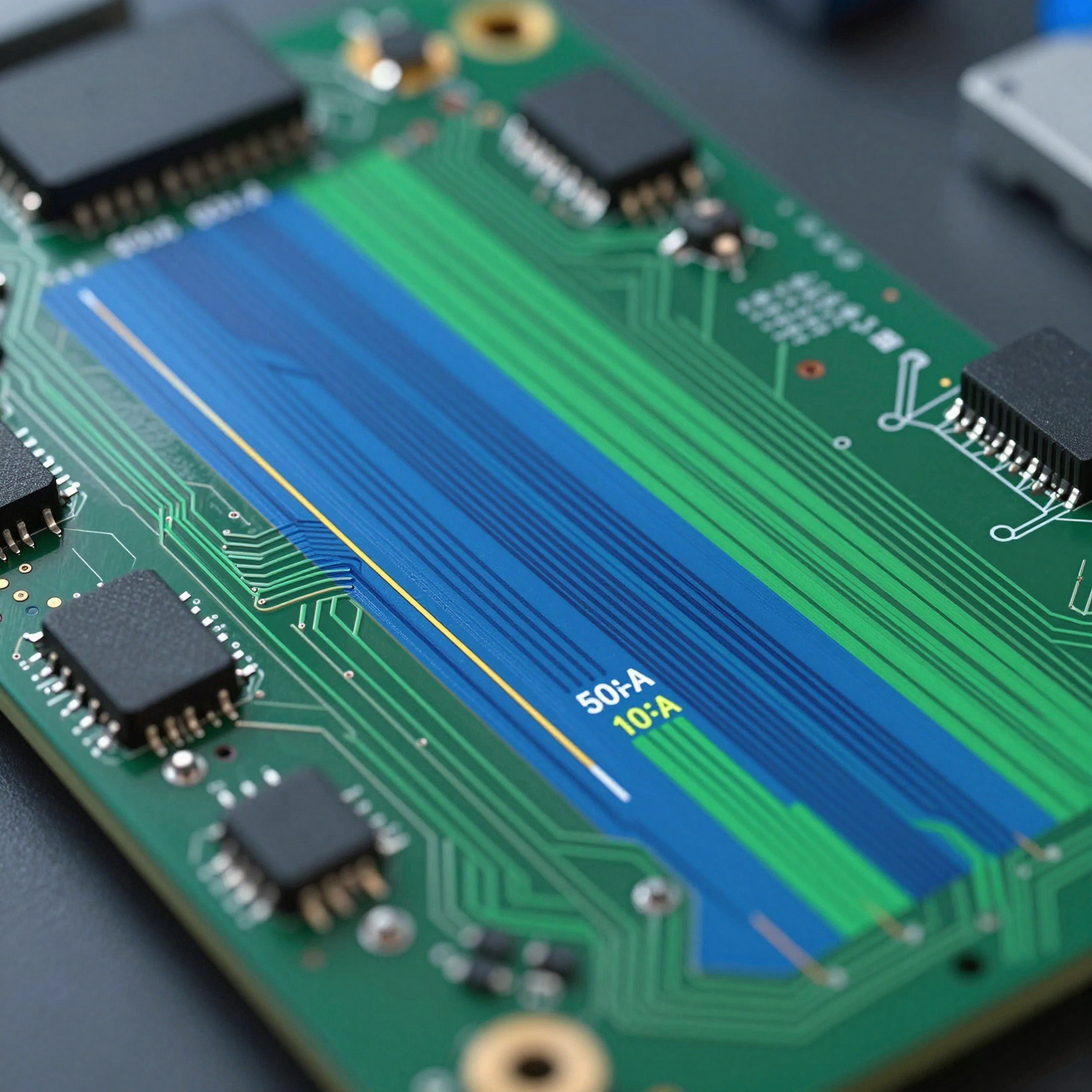

1. インピーダンス制御とトレース配線 (Impedance Control and

Controlled impedance routing ensures signal integrity in high-speed display interfaces.

Trace Routing)

LVDS、MIPI、またはRGBパラレルバスなどの高速信号には、制御されたインピーダンス配線が必要です。インピーダンスが不一致だと信号反射が発生し、データ破損につながります。設計者は、信号の完全性を維持するために、長さが一致し、適切な間隔が空けられた差動ペアを使用します。

たとえば、モバイルディスプレイで一般的に使用される MIPI DSI インターフェイスでは、各データレーンは正と負のトレースペアで構成されます。これらは、パス全体にわたって厳しい許容誤差（±10%の長さマッチング）で並べて配線する必要があります。

2. レイヤースタックアップの最適化 (Stackup)

display PCB assembly では、アナログ、デジタル、および電源プレーンを分離するために、多層基板（通常4〜8層）が標準です。一般的なスタックアップには以下が含まれる場合があります。

最上層：コンポーネント配置と高速信号
内層1：グランドプレーン
内層2：電源プレーン
最下層：低速信号とリターンパス

この配置により、クロストークが最小限に抑えられ、リターン電流に強固な基準面が提供されます。

3. デカップリングとバイパス容量

電源ラインのノイズは、ドライバーIC内の敏感なアナログ回路を妨害する可能性があります。電源ピンの近くに戦略的に配置されたデカップリングコンデンサは、高周波過渡現象を除去するのに役立ちます。通常、バルクコンデンサ（例：10µF）とセラミックコンデンサ（0.1µF）の組み合わせが使用されます。

4. 電磁干渉 (EMI) の緩和

ディスプレイは、近くのワイヤレスモジュール（Wi-Fi、Bluetooth）、モーター、またはスイッチングレギュレータからのEMIの影響を受けやすくなっています。干渉を低減するために、グランドシールド、ガードリング、フェライトビーズなどの技術が採用されています。

さらに、電流パス内のループ領域を最小限に抑えることで、FCC/CEコンプライアンステストにおける主要な懸念事項である磁界放射を低減します。

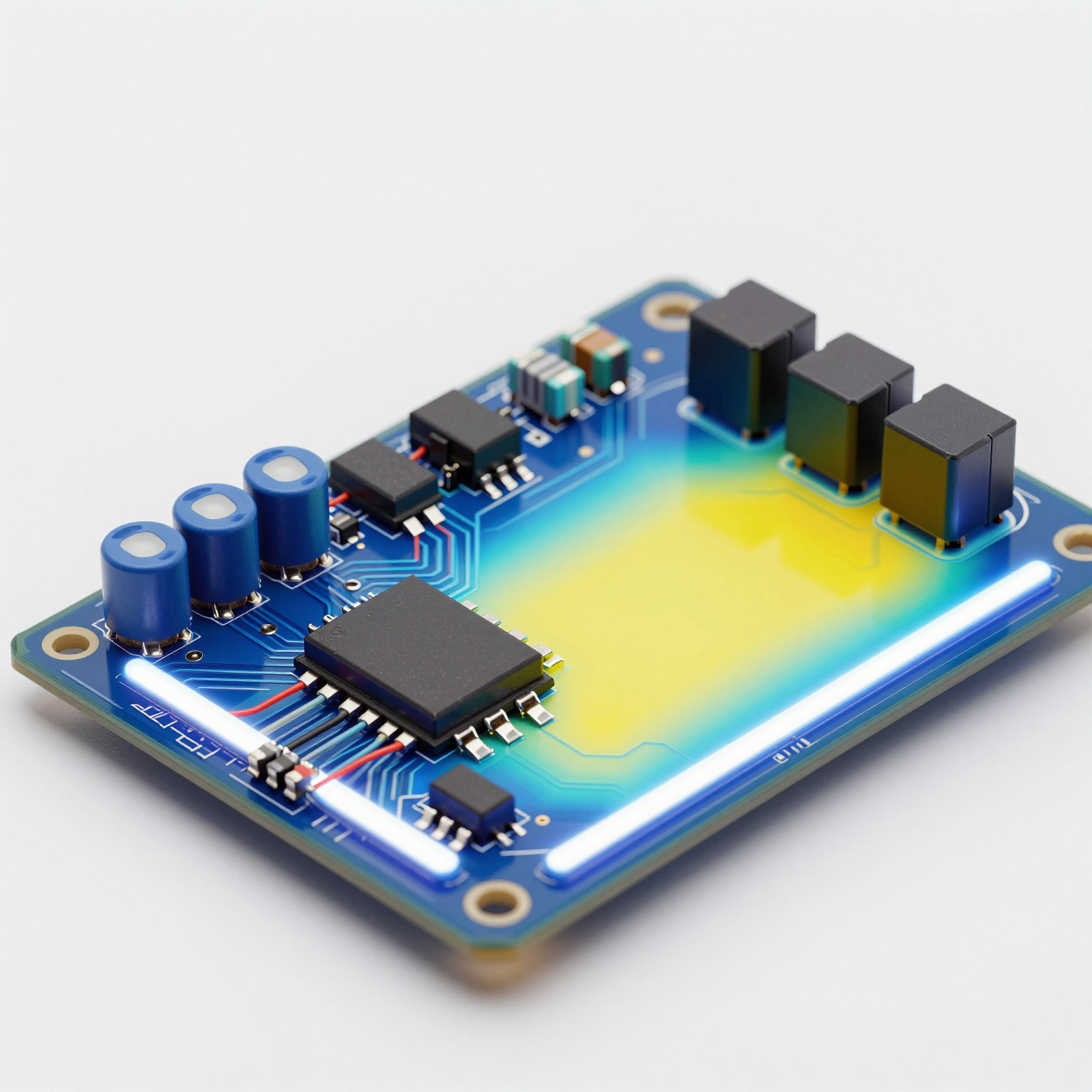

5. 熱管理

ドライバーICとバックライト回路は、特にコンパクトな設計において熱を発生させます。熱を効率的に放散し、サーマルスロットリングやコンポーネントの劣化を防ぐために、効果的なサーマルビア、銅箔ベタ、さらには埋め込みヒートシンクが必要になる場合があります。

ディスプレイPCBアセンブリプロセス：ステップバイステップ

設計の側面を理解したところで、実際の display PCB assembly プロセスを見ていきましょう。これは、自動化、検査、検証を伴う非常に精密なシーケンスです。

ステップ1：はんだペーストの塗布

ステンシルプリンターを使用して、表面実装部品が配置されるパッドにはんだペースト（フラックスと微小なはんだ粒子の混合物）を塗布します。精度は不可欠です。ペーストが多すぎたり少しすぎたりすると、ブリッジや不十分な接合につながる可能性があります。

ペーストの量と位置合わせを確認するために、自動光学検査（AOI）が行われる場合があります。

ステップ2：コンポーネントの配置 (Pick-and-Place)

高速ピックアンドプレースマシンは、真空ノズルを使用して、粘着性のあるはんだペーストの上に1時間あたり数千個のコンポーネントを配置します。ビジョンシステムはミクロンレベルの精度でコンポーネントを位置合わせします。これは、ディスプレイドライバーで使用されるファインピッチICに不可欠です。

display board assembly の場合、わずか0.1mmのミスアライメントでも、特にBGA（Ball Grid Array）やQFNパッケージでは接続が使用不能になる可能性があります。

ステップ3：リフローはんだ付け

基板はリフロー炉を通過し、そこで温度プロファイルによってはんだペーストが溶け、恒久的な電気的および機械的結合が形成されます。プロファイルは、コンポーネントの感度とPCBの厚さに基づいて慎重に調整されます。

酸化を減らし、はんだ接合の品質を向上させるために、窒素富化環境が使用されることがあります。

ステップ4：手挿入（スルーホール部品）

最新のディスプレイのほとんどは表面実装技術（SMT）を使用していますが、一部のコネクタや機械部品には依然としてスルーホール実装が必要な場合があります。これらは手動で、または自動挿入機を介して挿入され、その後、裏面ではんだ付けされます。

これらの方法の詳細については、SMTとスルーホールアセンブリをご覧ください。

ステップ5：洗浄と検査

はんだ付け後、超音波またはスプレー洗浄システムを使用して、残留フラックスと汚染物質を除去します。AOIは、欠落しているコンポーネント、極性エラー、マンハッタン現象、またはブリッジをチェックします。

X線検査は、BGAまたはシールドされたコンポーネントの下の隠れた接合部に使用される場合があります。

ステップ6：機能テスト

最後に、pcb assembly display は、カスタムテスト治具を使用して機能テストを受けます。テスト手順には以下が含まれる場合があります。

電源投入確認
信号出力チェック（例：MIPIレーンの測定）
タッチ応答のキャリブレーション
明るさとコントラストの調整
デッドピクセル検出

すべてのテストに合格したユニットのみが梱包および出荷に進みます。

PCBアセンブリサービスでサポートされるディスプレイの種類

異なるディスプレイ技術には、display PCB assembly において調整されたアプローチが必要です。プロフェッショナルな display PCB assembly services でサポートされている最も一般的なタイプは次のとおりです。

1. LCD (液晶ディスプレイ)

家電製品、産業用HMI、および自動車のクラスターで広く使用されています。行/列のアドレッシング用のバックライトとドライバー回路が必要です。

ツイステッドネマティック (TN)：高速応答、低コスト
インプレーンスイッチング (IPS)：より良い視野角、色再現性
垂直配向 (VA)：高コントラスト比

LCDは通常、パラレルRGB、SPI、またはLVDSインターフェイスを使用します。

2. OLED (有機発光ダイオード)

バックライトの必要性を排除する自発光技術。優れたコントラスト、より高速なリフレッシュ、および柔軟性を提供します。

スマートフォン、ウェアラブル、および曲面ディスプレイで使用されます。正確な電流調整と湿気/酸素の侵入に対する保護が必要です。

OLED PCB assembly displays には、多くの場合、PMICと温度補償アルゴリズムが組み込まれています。

3. LEDマトリックスディスプレイ

サイネージ、ステータスインジケーター、および装飾照明で一般的です。モノクロまたはフルカラー（RGB LED）にすることができます。

シフトレジスタ、定電流ドライバー、またはHT16K33やWS2812Bなどの専用LEDコントローラーICによって駆動されます。

アセンブリは、熱放散とストリング間の電流バランシングに重点を置いています。

4. TFT (薄膜トランジスタ) ディスプレイ

より鮮明な画像とより良い応答性のためのアクティブマトリックスアドレッシングを備えたLCDのサブタイプ。

タブレット、GPSユニット、および医療機器で頻繁に見られます。TCONボードと、MIPI DSIやDPIなどの高帯域幅インターフェイスが必要です。

TFT display board assemblies には、メインボードをディスプレイモジュールに接続するためにリジッドフレキシブルPCBが含まれることがよくあります。

5. e-Ink / 電子ペーパーディスプレイ (EPD)

電子書籍リーダー、棚札、IoTデバイスで使用される低電力で日光の下でも読みやすい画面。

特定の波形駆動電圧と長期安定性が必要です。EPDの Display PCB assembly は、超低消費電力設計と不揮発性メモリの統合に重点を置いています。

PCB Assembly Display技術の用途

pcb assembly display ソリューションの汎用性により、それらは多くの業界で不可欠なものとなっています。

家電製品

スマートフォン、タブレット、スマートウォッチ、フィットネストラッカー、および家電製品は、小型化された display PCB assemblies に大きく依存しています。これらは、高密度相互接続、フレキシブル基板、およびエネルギー効率の高い設計を要求します。

例：スマートウォッチは、フレキシブルな display board assembly を使用して手首のフォームファクタを包み込み、タッチセンシングとOLED駆動を単一のコンパクトなPCBに統合します。

自動車産業

現代の車両は、デジタル計器クラスター、インフォテインメントシステム、ヘッドアップディスプレイ（HUD）、および後席エンターテイメントを備えています。これらは、極端な温度や振動下での信頼性についてAEC-Q100規格に準拠した堅牢な display PCB assembly services を必要とします。

先進運転支援システム（ADAS）もリアルタイムのディスプレイフィードバックに依存しており、フォールトトレラントな設計が不可欠です。

医療機器

患者用モニター、超音波装置、手術用ディスプレイ、およびポータブル診断機器には、高解像度で信頼性の高い pcb assembly displays が必要です。規制順守（例：ISO 13485、FDA）は、製造プロセスにさらなる精査の層を追加します。

滅菌耐性、EMI耐性、およびフェイルセーフ動作は重要です。

産業オートメーション

ヒューマンマシンインターフェイス（HMI）、プログラマブルロジックコントローラ（PLC）パネル、およびSCADAシステムは、ほこり、湿度、および電気ノイズに耐えるように構築された堅牢な display board assemblies を使用します。

多くの場合、長いライフサイクルサポートと拡張温度範囲（-40°C〜+85°C）が指定されます。

小売およびデジタルサイネージ

大判ディスプレイ、キオスク、およびPOS（Point of Sale）端末は、高輝度LEDまたは大型LCDパネルを駆動できるスケーラブルな display PCB assemblies を使用します。

リモート管理とコンテンツ更新には、同じボード上の統合通信モジュール（Wi-Fi、イーサネット）が必要です。

信頼できるディスプレイPCBアセンブリサービスプロバイダーの選択

パフォーマンスに影響を与える変数が非常に多いため、display PCB assembly service のニーズに合った適切なパートナーを選択することが重要です。すべての受託製造業者がディスプレイ固有の課題に対処できる能力を持っているわけではありません。

潜在的なプロバイダーを評価するための主要な基準は次のとおりです。

1. ディスプレイ技術に関する専門知識

ディスプレイタイプ（OLED、TFTなど）とインターフェイス規格（MIPI、SPI、LVDS）を扱ったことがあるかどうかを尋ねてください。微妙なタイミングの問題をデバッグしたり、電源シーケンスを最適化したりする場合、経験が重要です。

同様のプロジェクトを含むケーススタディやリファレンスを探してください。

2. 高度な製造能力

施設に以下があることを確認してください。

サブミクロンの配置精度を備えた高精度SMTライン
窒素機能を備えたリフロー炉
X線およびAOI検査システム
クリーンルーム環境（敏感なアセンブリ用）
HDI、リジッドフレキシブル、および超ファインピッチコンポーネントのサポート

利用可能な場合は、PCB製造能力ページを確認してください。

3. 社内設計およびエンジニアリングサポート

一部のプロバイダーはDFM（製造容易性設計）レビューを提供しており、生産前にレイアウトを最適化するのに役立ちます。これには、インピーダンス制御、熱緩和、およびアセンブリ歩留まりリスクのチェックが含まれます。

また、ディスプレイの初期化のためのファームウェアのロードやキャリブレーションスクリプトを支援する場合もあります。

4. 品質保証とテストプロトコル

強力なQAプロセスには以下が含まれる必要があります。

入荷部品検査
はんだペースト検査（SPI）
自動光学およびX線検査
バーンインテスト
環境ストレススクリーニング（熱サイクル、振動）
実際のディスプレイモジュールを使用した最終機能テスト

IPC-A-610 クラス2またはクラス3規格に従うプロバイダーは、品質への取り組みを示しています。

大手メーカーが使用する 6ステップの品質管理プロセスについて詳しくご覧ください。

5. サプライチェーンとコンポーネントの調達

ドライバーICや特殊コンデンサの不足は、生産を遅らせる可能性があります。正規販売代理店や代替部品の認定へのアクセスを含む、実証済みの electronic component sourcing（電子部品調達）戦略を持つ PCB assembly manufacturer を選択してください。

スポット市場での購入のみに依存している企業は避けてください。

6. 拡張性と納期

プロトタイプが必要か量産が必要かにかかわらず、プロバイダーがそれに応じて拡張できることを確認してください。短納期サービス（納期5〜10日）は、プロトタイピング段階で役立ちます。

また、在庫を管理し、キット化されたビルドを提供する能力も評価してください。

7. コンプライアンスと認証

業界によっては、ISO 9001、ISO 13485（医療）、IATF 16949（自動車）、またはULリストなどの認証が必須となる場合があります。

後の規制上の障害を回避するために、これらを事前に確認してください。

ディスプレイPCBアセンブリサービスを外部委託する利点

専門の display PCB assembly service と提携することは、社内生産に比べていくつかの戦略的利点をもたらします。

1. 費用対効果

リフロー炉、ピックアンドプレースマシン、検査ツールを備えたSMTラインのセットアップには、多額の設備投資が必要です。アウトソーシングはこの負担を取り除き、企業がインフラストラクチャではなくイノベーションにR&D予算を集中できるようにします。

2. 市場投入までの時間の短縮

経験豊富なアセンブラは、設計レビューから最初の製品生産まで迅速に移行できます。多くは、コンポーネントの調達、プログラミング、最終テストを含むターンキーソリューションを提供し、発売スケジュールを加速させます。

3. 最先端機器へのアクセス

トップクラスの PCB assembly manufacturers は、01005コンポーネントの取り扱い、マイクロビアの穴あけ、またはセレクティブはんだ付けなどの新技術に継続的に投資しており、クライアントは独自では手に入れることのできない機能を利用できます。

4. 欠陥リスクの低減

プロのアセンブラは、統計的プロセス管理（SPC）、リアルタイムモニタリング、および予知保全を採用して、欠陥を最小限に抑えます。何千ものボードでの経験は、潜在的な問題を早期に特定するのに役立ちます。

5. 柔軟性と拡張性

1回限りのプロトタイプから数百万単位の実行まで、サードパーティのサービスは、内部リソースの調整を必要とせずに、変化する量に適応します。

多くは、クライアントの好みに基づいて、委託、ターンキー、またはハイブリッドモデルを提供します。

ディスプレイPCBアセンブリにおける一般的な課題とその克服方法

最善の努力にもかかわらず、pcb assembly display プロジェクトでは特定の問題が頻繁に発生します。認識とプロアクティブな緩和が重要です。

1. 信号品質の問題

問題： インピーダンスの不一致またはクロストークによるゴースト、ちらつき、または部分的な画面のアクティブ化。

解決策： HyperLynxやSIWaveなどのツールを使用して、レイアウト前のシミュレーションを実行します。制御された誘電体、適切なスタックアップ、および長さが一致したトレースを使用します。オシロスコープまたはプロトコルアナライザーを使用して、アセンブリ後に検証します。

2. 電源ノイズ

問題： ノイズの多いDC-DCコンバータによって引き起こされる色ずれまたは明るさの不安定性。

解決策： LCフィルタを実装し、アナログとデジタルのグランドを分離し、敏感なセクションには低ノイズLDOを使用します。バルクコンデンサとバイパスコンデンサをICの近くに配置します。

3. ドライバーICの熱暴走

問題： 過熱により、シャットダウンまたは恒久的な損傷が発生します。

解決策： ICパッドの下に熱ビアを追加し、銅箔ベタの面積を増やし、密閉された空間では強制空冷を検討します。バーンイン中に温度を監視します。

4. ファインピッチコンポーネントの不良はんだ接合

問題： TCONのような高密度ICでのブリッジまたはオープン回路。

解決策： ステンシル開口部の設計を最適化し、レーザーカットステンシルを使用し、窒素リフローを適用します。BGAパッケージのX線検査を実施します。

5. ディスプレイモジュールとPCB間の互換性

問題： 不正なピン配列のマッピングまたは電圧レベルの不一致。

**解決策：**データシートを徹底的に確認してください。初期テストにはブレークアウトボードを使用してください。検証のためにプリプロダクションサンプルをリクエストしてください。

PCB Assembly Display技術の将来のトレンド

技術が進化するにつれて、display PCB assemblies への要求も高まっています。いくつかの新しいトレンドがこの分野の未来を形作っています。

1. 小型化とHDIの採用

機能を追加しながら、デバイスは縮小し続けています。マイクロビア、ブラインド/埋め込みビア、およびスタックビアを備えたHDI PCBは、より小さなフットプリントでより高密度の配線を可能にします—ARメガネや埋め込み型医療機器に最適です。

エニーレイヤー相互接続（ALIVH）およびビルドアップ技術のより広範な採用が期待されます。

2. フレキシブルで折りたたみ可能なディスプレイ

折りたたみ式電話や巻き取り式テレビには、壊れることなく曲がる flexible PCB assembly ソリューションが必要です。ポリイミドベースの基板、動的フレックスゾーン、およびひずみ緩和設計が重要になります。

メーカーは、アセンブリとテスト中に繊細なFPCを取り扱う技術を習得する必要があります。

3. AIとスマートセンサーの統合

次世代のディスプレイには、周囲光センサー、近接検出器、さらには生体認証が組み込まれています。Display board assembly には、センサーフュージョンアルゴリズムとエッジAIプロセッサが含まれるようになりました。

これにより複雑さが増しますが、適応型の明るさ、ジェスチャ制御、パーソナライズされたUIを通じてユーザーエクスペリエンスが向上します。

4. 持続可能性と環境に優しい材料

環境規制により、ハロゲンフリーのラミネート、鉛フリーはんだ、リサイクル可能なパッケージが求められています。一部の企業は、バイオベースの基板または水溶性フラックスを模索しています。

環境に配慮した製造慣行は、競争上の差別化要因になります。

5. アセンブリにおける自動化とAIの使用増加

AI主導の予知保全、欠陥検出のためのマシンビジョン、およびロボット校正システムにより、display PCB assembly services が合理化されています。

自律修理ボットと自己最適化SMTラインは、まもなく主流になる可能性があります。

PCB Assembly Displayプロジェクトの開始方法

ディスプレイのコンセプトを実現する準備はできましたか？PCB assembly manufacturer とのコラボレーションを成功させるには、次の手順に従ってください。

1. 設計ファイルを完成させる

以下を含む完全なドキュメントを作成します。

ガーバーファイル（RS-274X形式）
部品表（BOM）、MPNと代替品を含む
ピックアンドプレースファイル（重心データ）
組立図と特別な指示
テスト仕様

BOMがディスプレイ固有のコンポーネント（ドライバーIC、コネクタなど）を明確に識別していることを確認してください。

2. 見積もりを依頼する

ファイルを潜在的なベンダーに送信します。評判の良い企業は、以下を概説した詳細な見積もりで対応します。

数量に基づく単価
リードタイム
ツーリング費用（ステンシル、テスト治具）
コンポーネント調達オプション
コンプライアンス認証

PCB見積もりの取得フォームを使用して、プロセスを効率的に開始してください。

3. DFMレビューに参加する

生産に取り組む前に、製造容易性設計（DFM）レビューに参加してください。この共同ステップにより、潜在的な問題を早期に特定し、時間とコストを節約できます。

推奨されるフットプリントの変更、サーマルパッドの設計、またはテストポイントの配置について質問してください。

4. ファーストアーティクルサンプルを承認する

生産が開始されたら、評価のためにファーストアーティクルサンプルをリクエストします。実際の条件下で厳密にテストしてください。

ディスプレイの機能、タッチの精度、明るさの均一性、および熱挙動を確認します。

5. 量産へのスケール

承認後、本格的な製造にスムーズに移行します。継続的なサポート、在庫管理、品質レポートのための明確なコミュニケーションチャネルを確立します。

サプライチェーンの安定性を確保するために、合意された予測に基づいて定期的な注文を設定することを検討してください。

結論：PCB Assembly Displayの技術を習得する

pcb assembly display は、単なる回路基板ではありません。視覚情報を確実に配信するために調和して機能する、ハードウェア、ソフトウェア、および精密工学の洗練されたエコシステムです。

スマートフォンから人命救助医療機器に至るまで、ディスプレイのパフォーマンスは、その基礎となる display board assembly の品質に直接左右されます。適切な display PCB assembly service を選択することで、技術的な卓越性だけでなく、イノベーションの加速、リスクの低減、市場競争力の向上も保証されます。

設計、製造、テスト、調達の複雑さを理解することで、製品のパフォーマンスと信頼性を高める情報に基づいた決定を下すことができます。

プロトタイプを開発する場合でも、量産にスケールする場合でも、高度な機能と深いドメイン知識を備えた信頼できる PCB assembly manufacturer と提携することが最も賢明な動きです。

今日、次のステップを踏み出しましょう。設計を確認し、専門家に連絡して、ディスプレイ主導のイノベーションの可能性を最大限に引き出してください。

信頼できる PCB assembly services をお探しの場合は、PCBアセンブリサービスの製品範囲をご覧になり、次のプロジェクトをどのようにサポートできるかをご確認ください。
