Виробництво та монтаж друкованих плат: Від прототипів до рішень HDI та Rigid-Flex
Rossannie Rolling
Еволюція та важливість сучасного виробництва та монтажу друкованих плат
У сучасному технологічному середовищі попит на розумніші, швидші та компактніші електронні пристрої ніколи не був вищим. В основі кожного сучасного електронного пристрою — від смартфонів та носімих гаджетів до медичного обладнання та аерокосмічних систем — лежить критичний компонент: Друкована Плата (PCB). З розвитком технологій зростає і складність та витонченість, необхідні в процесах виробництва та монтажу друкованих плат.
Сучасна електроніка більше не обмежується простими одношаровими платами з компонентами наскрізного монтажу. Натомість вони вимагають передових рішень, таких як гнучкі друковані плати (FPC), конструкції High Density Interconnect (HDI) та гібриди rigid-flex, що поєднують довговічність з просторовою адаптивністю. Ці інновації перевизначили те, що можливо в дизайні продуктів, дозволяючи мініатюризацію, покращену продуктивність та підвищену надійність у різних галузях.
Ця стаття заглиблюється у складний світ виробництва та монтажу друкованих плат, досліджуючи ключові технології, такі як виробництво та монтаж FPC, монтаж прототипів друкованих плат, виробництво та монтаж HDI та виробництво та монтаж rigid-flex. Ми розглянемо їх унікальні характеристики, виробничі виклики, застосування та те, як партнерство з досвідченим виробником монтажу друкованих плат може забезпечити успіх у виведенні складних електронних продуктів на ринок.
Чому виробництво та монтаж друкованих плат має значення
Термін виробництво та монтаж друкованих плат стосується не лише виготовлення самих друкованих плат, але й повного процесу їх наповнення електронними компонентами для створення функціональних блоків, відомих як PCBA (Printed Circuit Board Assembly). Цей двоетапний процес включає:
- Виготовлення друкованої плати: Створення фізичної плати з використанням мідних шарів, підкладок, паяльних масок та шовкографії.
- Монтаж компонентів: Встановлення та паяння електронних деталей за допомогою технології поверхневого монтажу (SMT), технології наскрізного монтажу (THT) або змішаних процесів.
Кожен етап вимагає точної інженерії, суворого дотримання проектних специфікацій та жорсткого контролю якості. Збій у будь-якій точці може призвести до дорогих затримок, відмов у польових умовах або ризиків для безпеки — особливо в таких критичних секторах, як охорона здоров'я, автомобільна промисловість та оборона.
У міру зростання очікувань споживачів та скорочення життєвих циклів продуктів виробники повинні приймати гнучкі, масштабовані та технологічно просунуті стратегії виробництва та монтажу друкованих плат. Незалежно від того, чи йдеться про виробництво невеликої кількості прототипів, чи про великосерійне виробництво, здатність забезпечувати стабільну якість за умов стислих термінів є першорядною.
Розуміння ключових типів виробництва та монтажу друкованих плат
Хоча традиційні жорсткі друковані плати залишаються широко використовуваними, досягнення в галузі матеріалознавства та виробничих технологій призвели до спеціалізованих форм виробництва та монтажу друкованих плат, адаптованих до конкретних потреб продуктивності. Нижче ми досліджуємо чотири основні категорії, що стимулюють інновації в електроніці сьогодні.

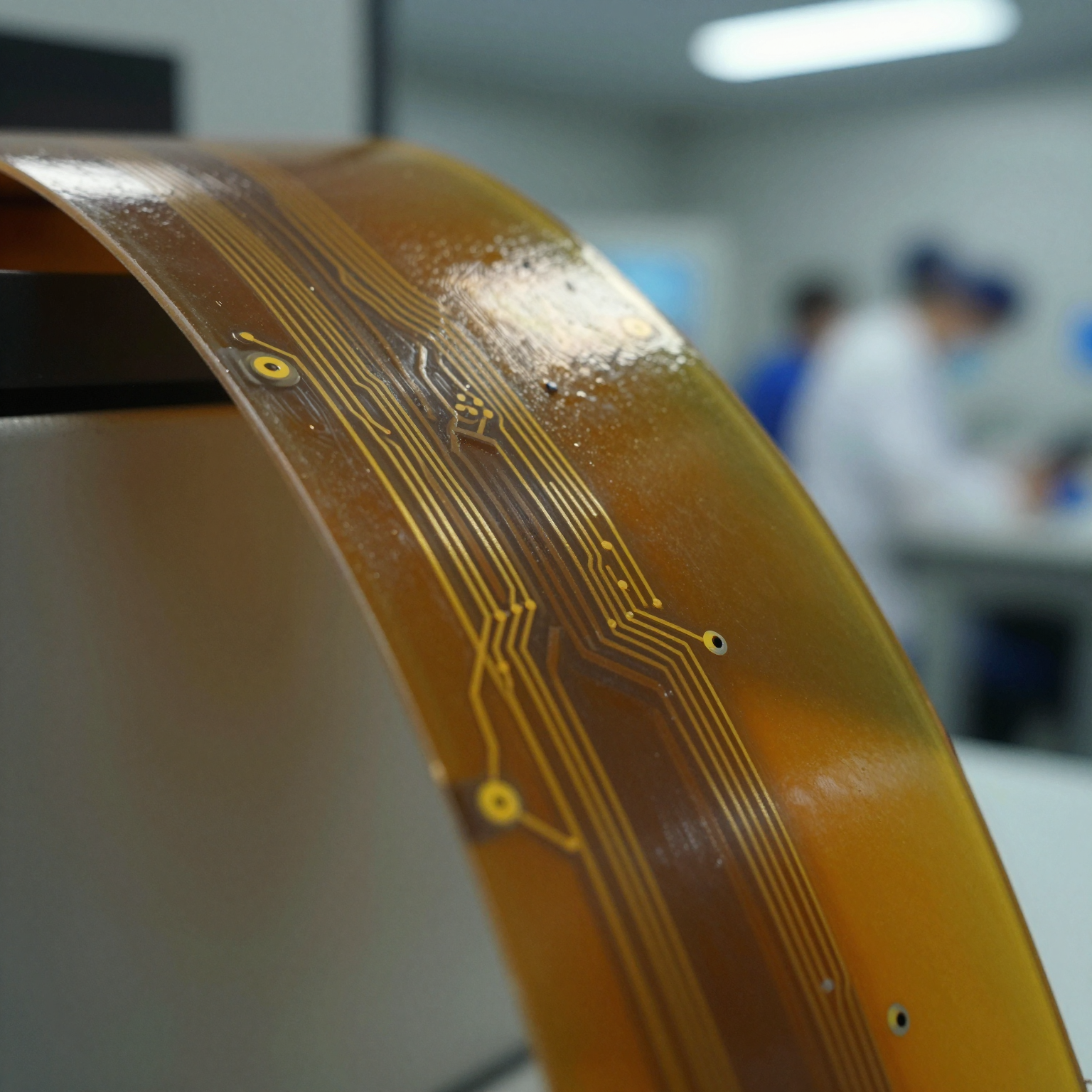

Виробництво та монтаж FPC: Гнучкість зустрічається з функціональністю
Гнучкі друковані плати (FPC) представляють революційний зсув від жорстких плат, пропонуючи згинальні, легкі альтернативи, ідеальні для обмежених у просторі або динамічних середовищ. Виробництво та монтаж FPC передбачає створення схем на гнучких полімерних підкладках, таких як поліімід або поліестер, що дозволяє платі приймати 3D-форми або витримувати багаторазове згинання.
Переваги FPC:
- Ефективність використання простору: Дозволяє створювати компактні дизайни в носимих технологіях, складних дисплеях та датчиках IoT.
- Зменшення ваги: Ідеально підходить для аерокосмічної галузі та портативних медичних пристроїв, де важливий кожен грам.
- Підвищена надійність: Менша кількість роз'ємів та з'єднань зменшує потенційні точки відмови.
- Здатність до динамічного згинання: Підходить для рухомих частин, таких як друкуючі головки або роботизовані з'єднання.
Однак виробництво та монтаж FPC створює унікальні проблеми:
- Обробка делікатних матеріалів під час SMT вимагає спеціалізованих інструментів та кріплень.
- Різниця теплового розширення між компонентами та гнучкими підкладками може спричинити деформацію.
- Контроль імпедансу та цілісність сигналу стають складнішими через змінну геометрію трас.
Застосування включають камери смартфонів, слухові апарати, автомобільні інформаційно-розважальні системи та імплантовані медичні пристрої. Для інженерів, які проектують електроніку наступного покоління, розуміння найкращих практик виробництва та монтажу FPC є важливим. Ресурси, такі як посібник з найкращих практик проектування гнучких друкованих плат, пропонують цінну інформацію про міркування щодо компонування, вибору матеріалів та технологічності.
Цікавий факт: iPhone від Apple використовує декілька FPC для підключення дисплея, камери та кнопок — забезпечуючи тонкі профілі та безшовну інтеграцію.

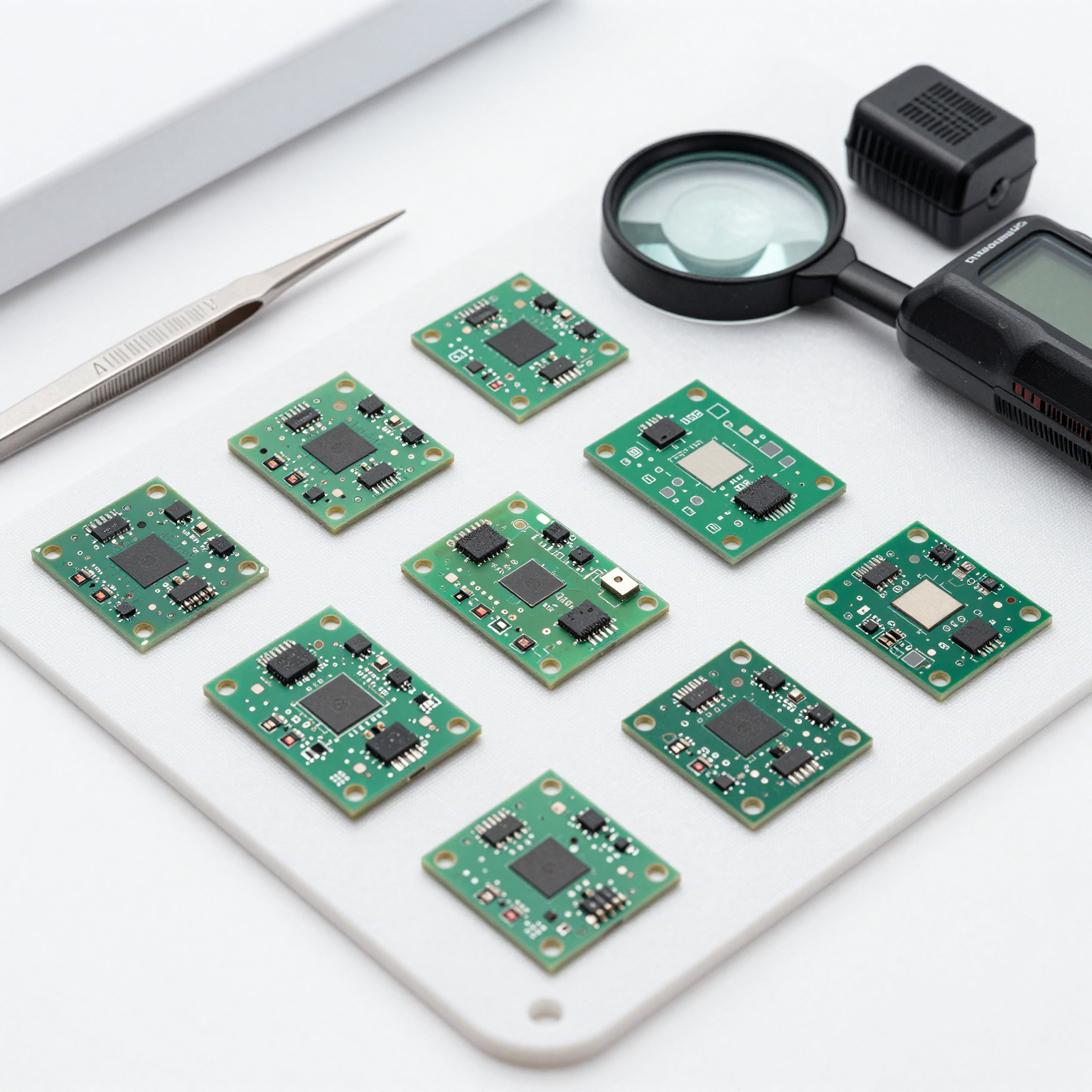

Монтаж прототипів друкованих плат: Прискорення розробки продуктів
Перш ніж розпочати масове виробництво, критично важливо перевірити дизайн за допомогою монтажу прототипів друкованих плат. Цей етап дозволяє інженерам перевірити функціональність, виявити недоліки дизайну та вдосконалити продуктивність у реальних умовах.
Переваги раннього прототипування:
- Скорочує час виходу на ринок шляхом раннього виявлення проблем.
- Знижує витрати на розробку, уникаючи масштабних переробок.
- Полегшує тестування на відповідність (EMC, теплове, механічне).
- Підтримує демонстрації для інвесторів та маркетинг перед запуском.
Сучасні послуги монтажу прототипів друкованих плат використовують можливості швидкого виробництва, часто доставляючи повністю зібрані плати протягом 24–72 годин. Ці швидкі послуги використовують автоматизований оптичний контроль (AOI), рентгенівський контроль для корпусів BGA та тестування літаючим пробником, щоб забезпечити якість навіть при невеликих обсягах.
Ключові міркування при замовленні прототипів:
- Використовуйте стандартизовані посадочні місця компонентів, сумісні з автоматизованим монтажем.
- Надайте чіткі файли Gerber, специфікації матеріалів (BOM) та складальні креслення.
- Вкажіть бажані фінішні покриття (наприклад, ENIG, HASL, Immersion Silver).
Для стартапів та команд R&D доступ до надійних партнерів з монтажу прототипів друкованих плат спрощує інновації. Посібник з монтажу прототипів друкованих плат пропонує покрокові інструкції щодо підготовки файлів та вибору відповідних варіантів виробництва.
Крім того, багато постачальників повного циклу пропонують прототипування "під ключ", займаючись усім, від виготовлення голої плати до закупівлі компонентів та фінального тестування — усуваючи складність ланцюжка поставок для клієнтів.

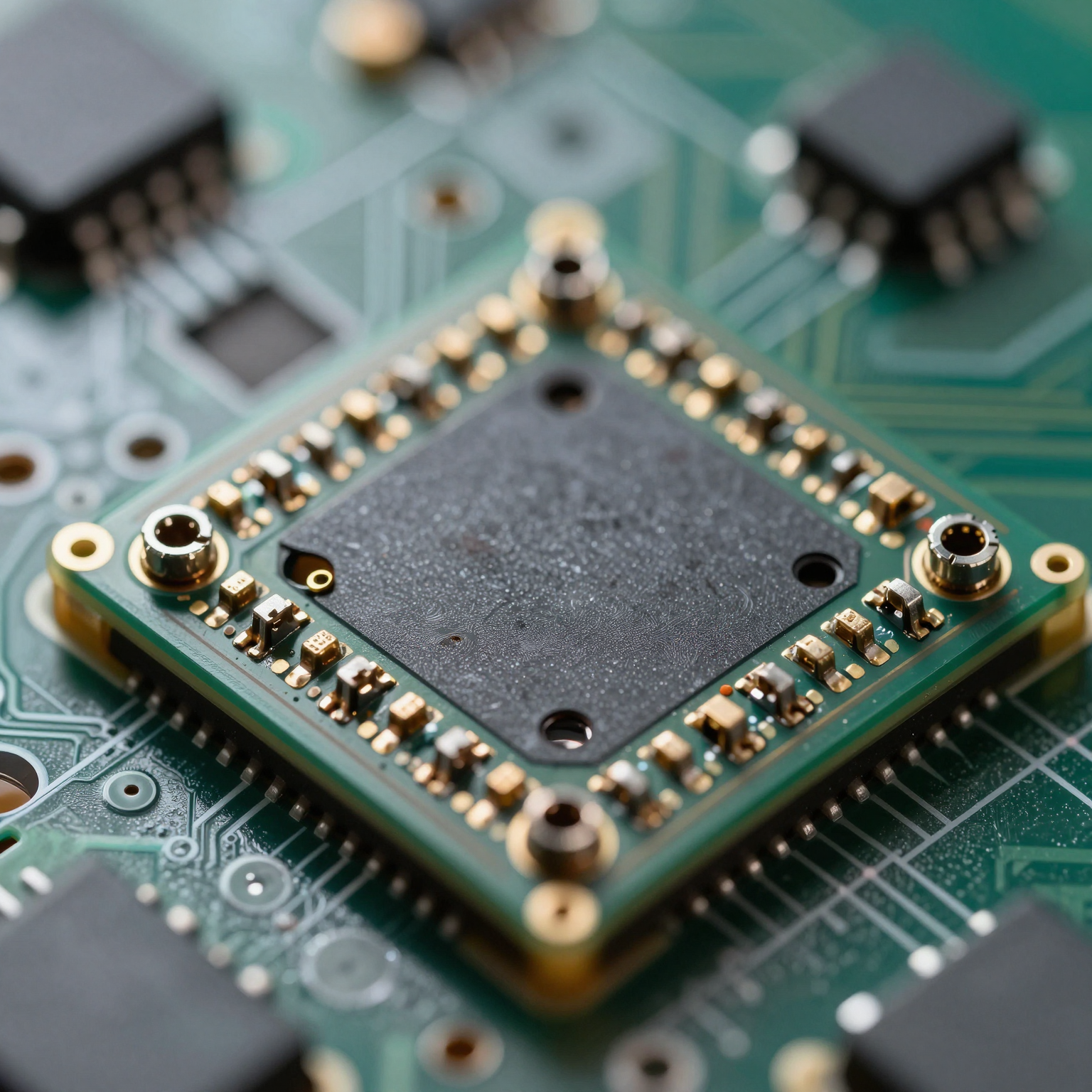

Виробництво та монтаж HDI: Забезпечення енергією електроніки високої щільності
Технологія High Density Interconnect (HDI) дозволяє значно вищу щільність компонентів та швидшу передачу сигналу порівняно зі звичайними друкованими платами. Виробництво та монтаж HDI використовує мікроотвори (зазвичай <150мкм), сліпі/приховані отвори та більш тонкі лінії, щоб упакувати більше функціональності в менші простори.
Основні характеристики плат HDI:
- Свердління мікроотворів за допомогою лазерної абляції.
- Процеси послідовного ламінування.
- Більша кількість шарів із зменшеною товщиною.
- Покращені електричні характеристики та зниження EMI.
Ці особливості роблять плати HDI ідеальними для:
- Смартфонів та планшетів
- Прискорювачів ШІ та графічних процесорів (GPU)
- Вдосконалених систем допомоги водієві (ADAS)
- Мініатюрних медичних імплантатів
Незважаючи на свої переваги, виробництво та монтаж HDI вимагає виняткової точності:
- Невідповідність у складанні мікроотворів може призвести до розривів ланцюга або коротких замикань.
- Розмазування смоли під час свердління впливає на якість покриття.
- Суворі допуски вимагають передових систем візуалізації та реєстрації.
Забезпечення якості стає ще більш критичним, а AOI, аналіз поперечного перерізу та тестування імпедансу є частиною стандартних протоколів перевірки. Інновації, такі як складені та рознесені мікроотвори, продовжують розширювати межі мініатюризації.
Галузеві тенденції свідчать про зростання впровадження виробництва та монтажу HDI в інфраструктурі 5G, периферійних обчисленнях (edge computing) та гарнітурах доповненої реальності. Згідно з недавніми дослідженнями, опублікованими IEEE Xplore, модулі на основі HDI демонструють до 40% покращення швидкості поширення сигналу в порівнянні з традиційними багатошаровими платами.
Для глибшого розуміння нових тенденцій прочитайте публікацію в блозі про тенденції технологій HDI друкованих плат, яка охоплює майбутні розробки в матеріалах підкладок та методах формування отворів.
Виробництво та монтаж Rigid-Flex: Поєднання міцності та адаптивності
Поєднуючи структурну стабільність жорстких плат з гнучкістю FPC, виробництво та монтаж rigid-flex пропонує гібридні рішення, оптимізовані для суворих умов та складних вимог до упаковки.
Типова плата rigid-flex складається з:
- Кількох жорстких секцій, виготовлених з FR-4 або подібних ламінатів.
- Гнучких шарів (поліімід), що діють як внутрішні петлі або зовнішні з'єднання.
- Контактів ZIF (Zero Insertion Force) або інтерфейсів прямого з'єднання.
Ключові застосування:
- Військова та аерокосмічна авіоніка
- Свердловинні нафтогазові датчики
- Хірургічна робототехніка
- Складна споживча електроніка
Переваги включають:
- Усунення кабелів та роз'ємів, що зменшує вагу та точки відмови.
- Покращена стійкість до ударів та вібрації.
- Можливість 3D-упаковки для компактних корпусів.
Виклики у виробництві та монтажі rigid-flex:
- Складне планування стека, що вимагає точного вирівнювання між жорсткими та гнучкими зонами.
- Диференційне теплове розширення, що впливає на цілісність паяного з'єднання.
- Спеціалізовані випробувальні пристрої через неплоску геометрію.
Успішне впровадження значною мірою залежить від співпраці між дизайнерами та виробниками на початку циклу розробки. Огляди Design for Manufacturability (DFM) допомагають запобігти проблемам, пов'язаним з радіусами вигину, розміщенням покривного шару та інтеграцією ребер жорсткості.
Виробники, оснащені передовими пресами для ламінування, системами лазерного свердління та інструментами 3D-метрології, мають кращі можливості для забезпечення результатів виробництва та монтажу rigid-flex високої надійністі. Компанії, що обслуговують оборонний та аерокосмічний сектори, часто дотримуються стандартів IPC-6013 Class 3 для гнучких та rigid-flex плат.
Інтегрований робочий процес виробництва та монтажу друкованих плат
Щоб повністю оцінити масштаб виробництва та монтажу друкованих плат, важливо зрозуміти наскрізний робочий процес — від початкового дизайну до доставки кінцевого продукту. Хоча кожен тип (FPC, HDI, rigid-flex) має унікальні кроки, загальний потік залишається послідовним у більшості передових збірок.
Крок 1: Дизайн та підготовка файлів
Інженери починають зі схемотехнічного запису та розведення друкованої плати за допомогою інструментів EDA, таких як Altium Designer, KiCad або Cadence Allegro. Критичні вихідні дані включають:
- Файли Gerber (формат RS-274X)
- Файли свердління NC
- Специфікація матеріалів (BOM)
- Файл Pick-and-place
- Складальні та виробничі креслення
Правила дизайну повинні відповідати обраному методу виробництва та монтажу друкованих плат:
- Мінімальна траса/простір для HDI
- Рекомендації щодо радіусу вигину для FPC
- Співвідношення сторін отворів для rigid-flex
Використання калькуляторів імпедансу та перевірок DFM забезпечує сумісність з виробничими можливостями.
Крок 2: Вибір матеріалів та планування стека
Вибір правильних базових матеріалів є фундаментальним. Поширені варіанти включають:
- FR-4: Стандартний епоксидно-скляний ламінат для жорстких плат
- Поліімід: Термостійка плівка для FPC
- Rogers: Радіочастотні діелектрики для високочастотних застосувань
- BT Epoxy: Використовується в підкладках HDI для термічної стабільності
Конфігурація стека визначає порядок шарів, товщину діелектрика та цілі імпедансу. Для виробництва та монтажу HDI можуть використовуватися методи послідовного нарощування (SBU) для поступового додавання шарів.
Крок 3: Виготовлення голої плати
Виробництво перетворює сировину на готові голі друковані плати. Процеси дещо відрізняються залежно від типу плати, але зазвичай включають:
Для всіх плат:
- Зображення та травлення внутрішнього шару
- Ламінування (для багатошарових)
- Свердління (Механічне/Лазерне)
- Покриття (PTH та фінішні покриття)
Спеціалізовані кроки:
- FPC: Нанесення покривного шару, склеювання ребер жорсткості
- HDI: Лазерне свердління мікроотворів, послідовне ламінування
- Rigid-flex: Селективне ламінування, фрезування з контрольованою глибиною
Після виготовлення плати проходять електричне тестування (літаючий пробник або ложе цвяхів) та візуальний огляд.
Крок 4: Закупівля компонентів
Коли голі плати готові, наступною фазою у виробництві та монтажі друкованих плат є придбання електронних компонентів. Цим можна керувати внутрішньо або передати контрактному виробнику, який пропонує послуги закупівлі електронних компонентів.
Виклики включають:
- Довгий час виконання замовлень на застарілі або затребувані деталі (наприклад, MCU під час дефіциту чіпів)
- Ризик підроблених деталей
- Управління старінням
Репутаційні виробники підтримують відносини з авторизованими дистриб'юторами та використовують методи перевірки, такі як рентгенівський аналіз та тестування на декапсуляцію, для перевірки автентичності.
Для отримання вказівок щодо подолання перешкод у закупівлях зверніться до посібника з закупівлі електронних компонентів, в якому викладено найкращі практики планування запасів та зменшення ризиків.
Крок 5: Поверхневий та наскрізний монтаж
Монтаж знаменує перехід від пасивної плати до активної електронної системи. Домінують два основні методи:
Технологія поверхневого монтажу (SMT):
- Компоненти розміщуються безпосередньо на контактних майданчиках за допомогою машин pick-and-place.
- Пайка оплавленням розплавляє паяльну пасту для формування електричних та механічних зв'язків.
- Ідеально підходить для малих пристроїв з великою кількістю контактів (QFP, BGA, пасивні елементи 0201).
Лінії SMT зазвичай включають:
- Принтер паяльної пасти
- SPI (Інспекція паяльної пасти)
- Машина Pick-and-place
- Піч оплавлення
- Станція AOI
Технологія наскрізного монтажу (THT):
- Висновки вставляються в металізовані отвори та припаюються на протилежній стороні.
- Пайка хвилею або селективна пайка використовується для масової обробки.
- Все ще актуально для силових компонентів, роз'ємів та надійних конструкцій.
Багато сучасних операцій з виробництва та монтажу друкованих плат використовують гібридні лінії, що поєднують SMT та THT для максимальної універсальності.
Особливої уваги потребують складні компоненти, такі як Ball Grid Arrays (BGA), які потребують рентгенівського контролю для перевірки прихованих паяних з'єднань. Стаття про виклики монтажу BGA досліджує поширені дефекти та стратегії їх усунення.
Крок 6: Фінальне тестування та забезпечення якості
Жоден процес виробництва та монтажу друкованих плат не є повним без ретельного тестування. Залежно від вимог застосування, тестування може включати:
- Автоматизований оптичний контроль (AOI): Виявляє відсутні, зміщені або пошкоджені компоненти.
- Рентгенівський контроль (AXI): Перевіряє внутрішні з'єднання (BGA, QFN).
- Внутрішньосхемне тестування (ICT): Перевіряє значення окремих компонентів та короткі замикання/обриви.
- Функціональне тестування (FCT): Імітує роботу в реальному світі.
- Скринінг на стійкість до факторів навколишнього середовища (ESS): Термоциклювання, вібраційні випробування.
Надійна стратегія QA слідує структурованим методологіям, таким як 6-етапний процес контролю якості, забезпечуючи простежуваність, коригувальні дії та постійне вдосконалення.
Сертифікати, такі як ISO 9001, IATF 16949 (автомобільна промисловість) та AS9100 (аерокосмічна промисловість), додатково підтверджують прихильність виробника до досконалості.
Промислові застосування, що стимулюють попит на передове виробництво та монтаж друкованих плат
Зростання розумних, підключених та автономних систем підігріло попит на складні рішення для виробництва та монтажу друкованих плат у різних секторах.
Споживча електроніка
Смартфони, планшети, носімі пристрої та пристрої розумного дому значно покладаються на виробництво та монтаж HDI та виробництво та монтаж FPC для досягнення витончених форм-факторів та високої продуктивності. Складні телефони, наприклад, залежать від ультратонкого, міцного виробництва та монтажу rigid-flex, щоб забезпечити артикуляцію екрана без розриву ланцюга.
Ринкові дані від Statista свідчать, що глобальні поставки смартфонів перевищили 1,4 мільярда одиниць у 2024 році, підкреслюючи масштаб попиту на передові друковані плати.
Медичні пристрої
Імплантовані кардіостимулятори, слухові апарати, ендоскопічні камери та портативна діагностика отримують вигоду від мініатюрного монтажу прототипів друкованих плат та виробництва та монтажу HDI. Біосумісні покриття, герметичне ущільнення та ультранадійні з'єднання є стандартними вимогами.
Відповідність нормативним вимогам (FDA, знак CE) вимагає суворої документації та валідації протягом усього життєвого циклу виробництва та монтажу друкованих плат.
Автомобільна промисловість та електромобілі
Сучасні транспортні засоби містять понад 100 електронних блоків керування (ECU), які керують усім, від продуктивності двигуна до інформаційно-розважальних систем та ADAS. Електромобілі (EV) посилюють цю тенденцію системами керування батареями (BMS), контролерами двигунів та модулями зарядки — усі вони вимагають виробництва та монтажу друкованих плат високої потужності та термічної ефективності.
Системи автономного водіння вимагають блоків обробки радарів та лідарів на основі HDI, здатних обробляти терабайти даних датчиків на годину.
Промислова автоматизація та IoT
Роботи, програмовані логічні контролери (PLC) та бездротові датчики, розгорнуті на заводах, використовують надійне виробництво та монтаж rigid-flex, щоб витримувати вібрацію, екстремальні температури та електромагнітні перешкоди.
Вузли периферійних обчислень все частіше інтегрують чіпи ШІ на підкладках HDI, що дозволяє приймати рішення в режимі реального часу без залежності від хмари.
Аерокосмічна промисловість та оборона
Військові радари, системи супутникового зв'язку та БПЛА працюють в екстремальних умовах, які вимагають радіаційно-стійкого, високонадійного виробництва та монтажу друкованих плат. Плати rigid-flex усувають схильні до збоїв роз'єми в середовищах з високою гравітацією.
Стандарти, такі як MIL-PRF-31032 та IPC-6012/6013, регулюють тестування продуктивності та кваліфікації.
Вибір правильного партнера для ваших потреб у виробництві та монтажі друкованих плат
Вибір здатного виробника монтажу друкованих плат є одним з найбільш стратегічних рішень у розробці продукту. Фактори, які слід враховувати, включають:
Технічні можливості
- Чи можуть вони впоратися з вашими необхідними технологіями (HDI, FPC, rigid-flex)?
- Чи підтримують вони компоненти з дрібним кроком, мікроотвори та контроль імпедансу?
- Які фінішні покриття вони пропонують (ENIG, OSP, Immersion Tin)?
Відвідайте сторінку можливостей виробництва друкованих плат, щоб оцінити обладнання, сертифікати та зрілість процесів постачальника.
Стійкість ланцюжка поставок
- Чи мають вони сильні мережі закупівлі компонентів?
- Чи можуть вони керувати старінням та зменшувати ризики дефіциту?
- Чи прозорі вони щодо альтернативних деталей?
Шукайте партнерів, які пропонують повні послуги "під ключ", зменшуючи накладні витрати на координацію.
Системи якості
- Чи сертифіковані вони за стандартами ISO, IPC або галузевими стандартами?
- Які методи тестування та інспекції вони використовують?
- Чи є простежуваність до рівня партії?
Документований 6-етапний процес контролю якості демонструє систематичну строгість.
Масштабованість та час виконання
- Чи можуть вони підтримувати NPI (введення нового продукту), пілотні серії та масштабування обсягів?
- Які їхні типові терміни виконання прототипів порівняно з виробництвом?
- Чи надають вони зворотний зв'язок DFM перед тим, як взяти на себе зобов'язання щодо будівництва?
Швидкі послуги монтажу прототипів друкованих плат прискорюють цикли навчання.
Підтримка клієнтів та комунікація
- Чи є спеціальний менеджер проекту?
- Наскільки швидко вони реагують на запити та прохання про зміни?
- Чи надають вони відстеження замовлень у реальному часі?
Сильна комунікація запобігає непорозумінням і тримає проекти в графіку.
Для організацій, які шукають комплексні рішення, оцінка галузей, що обслуговуються виробником друкованих плат, допомагає визначити експертизу в предметній області.
Зрештою, успішні партнерства будуються на довірі, прозорості та спільних цілях. Запит зразків, відвідування об'єктів (або віртуальні тури) та перегляд відгуків клієнтів можуть забезпечити впевненість у можливостях виробника.
Майбутні тенденції, що формують виробництво та монтаж друкованих плат
Оскільки закон Мура сповільнюється і з'являються нові парадигми, виробництво та монтаж друкованих плат продовжує розвиватися. Нові тенденції включають:
Вбудовані компоненти
Пасивні та активні компоненти, вбудовані в шари друкованої плати, зменшують площу та покращують цілісність сигналу — розсуваючи межі виробництва та монтажу HDI.
Адитивне виробництво
3D-друк провідних доріжок дозволяє швидко створювати прототипи складних з'єднань без традиційних процесів травлення.
Ініціативи стійкості
Безсвинцеві процеси, перероблювані підкладки та енергоефективне виробництво спрямовані на зменшення впливу на навколишнє середовище.
Оптимізація на основі ШІ
Алгоритми машинного навчання оптимізують осадження паяльної пасти, прогнозують рівень дефектів та покращують управління виходом на лініях виробництва та монтажу друкованих плат.
Згідно зі звітом McKinsey & Company, гетерогенна інтеграція та передова упаковка сприятимуть зближенню між мікросхемами та друкованими платами, розмиваючи традиційні кордони.
Ці інновації обіцяють відкрити нові можливості в носімих моніторах здоров'я, модулях квантових обчислень та інтерфейсах "мозок-машина".
Висновок: Опанування складності виробництва та монтажу друкованих плат
Від виробництва та монтажу FPC, що уможливлюють складні дисплеї, до виробництва та монтажу HDI, що живлять чіпи ШІ, еволюція виробництва та монтажу друкованих плат відображає ширший технологічний прогрес. Кожен прорив — чи то в матеріалах, процесах чи інтеграції — приносить нові можливості та виклики.
Розуміння нюансів монтажу прототипів друкованих плат, виробництва та монтажу rigid-flex та інших спеціалізованих технік дозволяє інженерам та менеджерам продуктів приймати обґрунтовані рішення. Використовуючи експертних партнерів з перевіреними можливостями в цих сферах, компанії можуть прискорити інновації, знизити ризики та доставити на ринок кращі продукти.
Незалежно від того, чи розробляєте ви революційний медичний пристрій або масштабуєте споживчу електроніку, інвестиції в правильну стратегію виробництва та монтажу друкованих плат є важливими. Вивчайте доступні ресурси, залучайте кваліфікованих постачальників та користуйтеся послугами "під ключ", щоб спростити свій шлях від концепції до комерціалізації.
Щоб дізнатися більше про передові методи монтажу, відвідайте наш детальний посібник про повний посібник з процесу монтажу друкованих плат. І якщо ви готові рухатися вперед, не соромтеся зв'язатися з виробником друкованих плат для консультації або отримати пропозицію на друковані плати, адаптовану до потреб вашого проекту.
