PCB-tillverkning

Avancerad PCB-tillverkning med banbrytande teknik och strikt kvalitetskontroll

Tillverkningskapacitet

Toppmodern utrustning och beprövade processer för alla PCB-typer

Antal Lager

Enkelt Lager1 Lager
Dubbla Lager2 Lager
Flerlager4-30 Lager
HDIUpp till 20 Lager

Korttjocklek

Minimum0.1mm
Standard0.4-2.4mm
Maximum4.3mm
Tolerans±10%

Via-teknik

Genomgående Via0.1-6.0mm
Blind Via0.1-0.2mm
Begravd Via0.1-0.2mm
Mikrovia0.05-0.15mm

Ytbehandling

HASLBlyad & Blyfri
ENIG0.05-0.15μm Au
OSPOrganisk Beläggning
Immersion Silver0.15 - 0.30μm

PCB-typer Vi Tillverkar

Omfattande utbud av PCB-tekniker för varje applikation

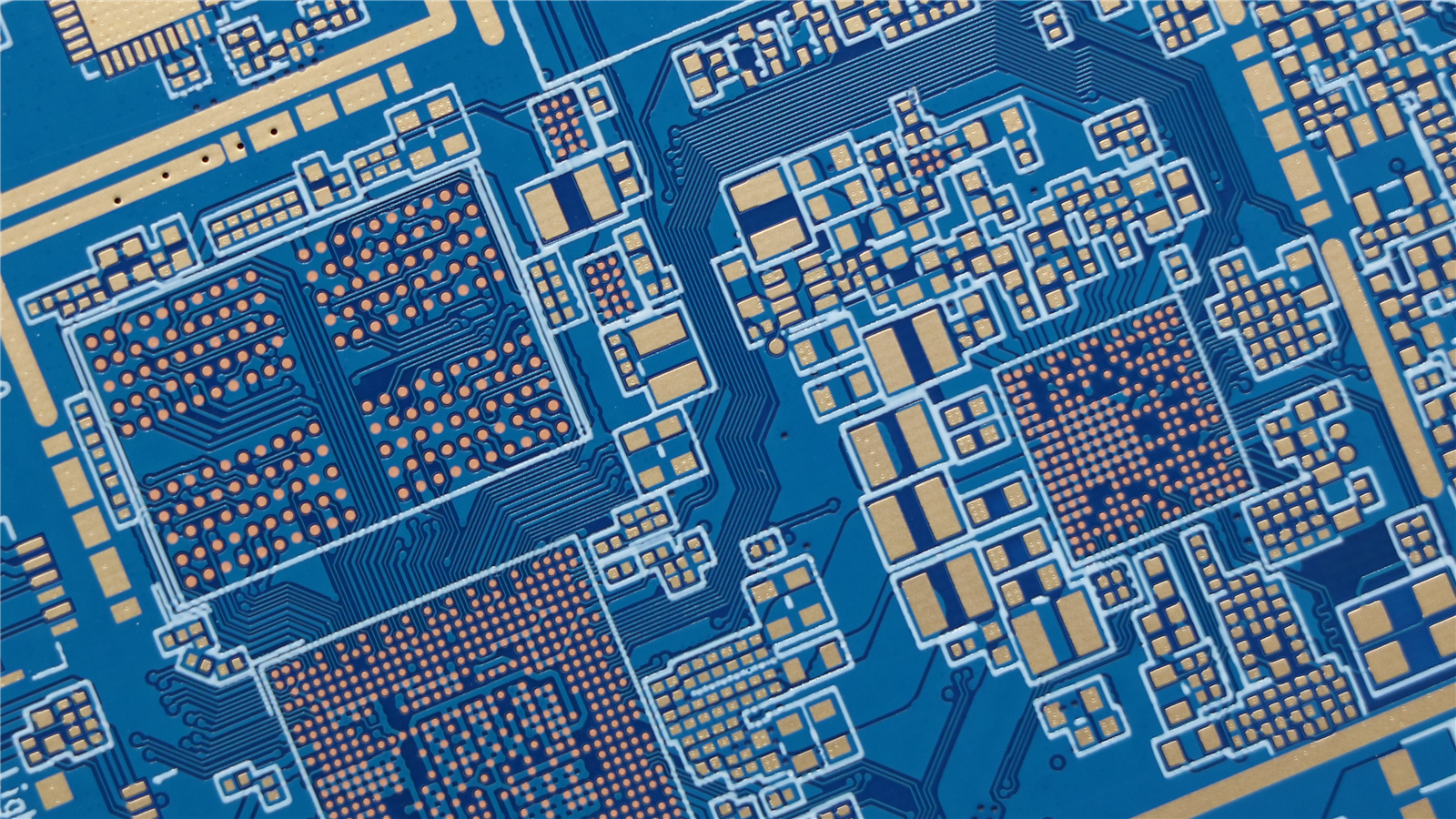

Styv PCB

Styv PCB

Traditionella solida PCB för standardapplikationer

Nyckelfunktioner:

  • Kostnadseffektiv
  • Hög tillförlitlighet
  • Standardprocesser
  • Snabb hantering

Applikationer:

KonsumentelektronikIndustriell styrningFordonTelekommunikation

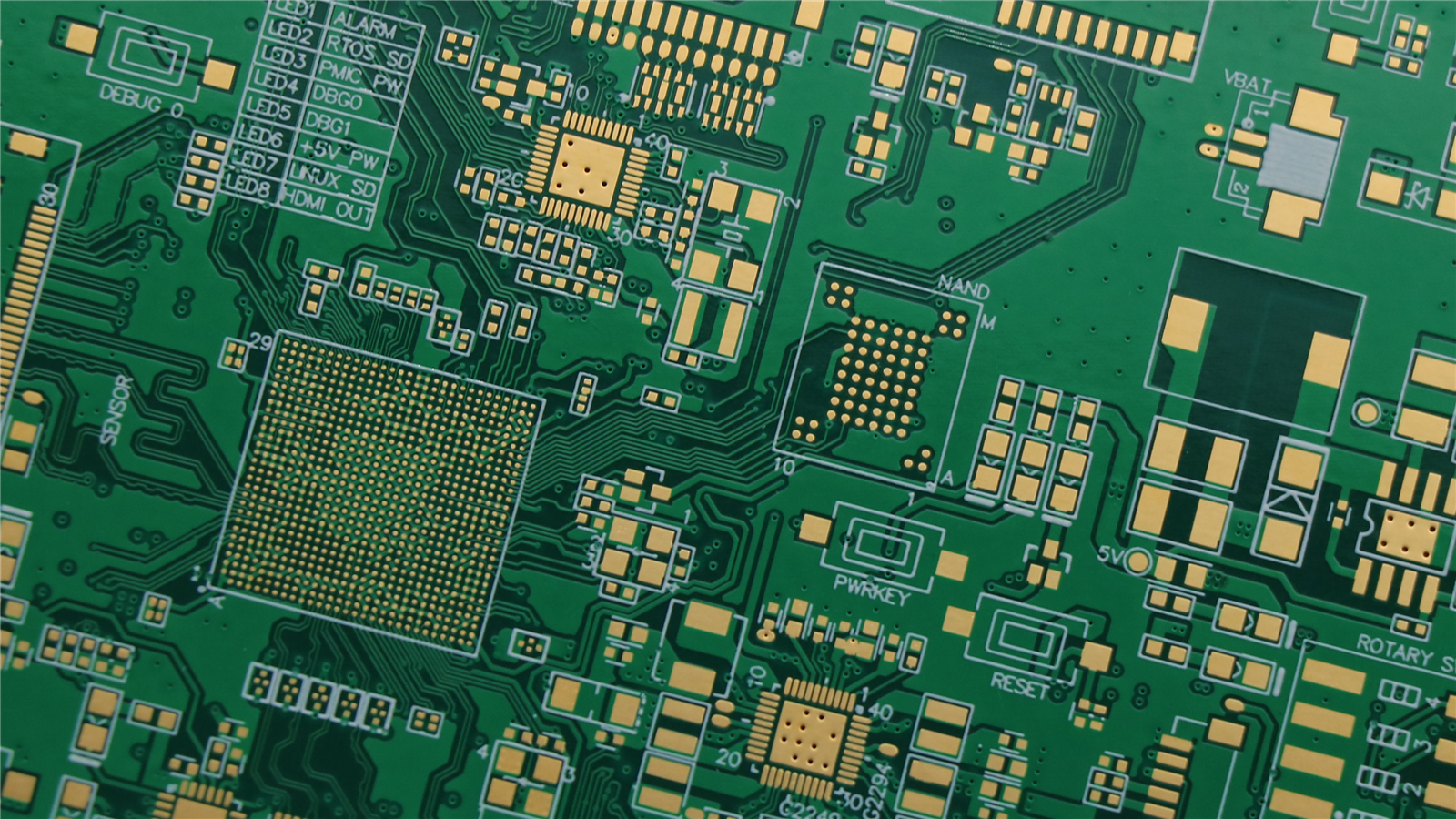

HDI PCB

HDI PCB

Högdensitetsinterconnect för miniatyrisering

Nyckelfunktioner:

  • Mikrovia-teknik
  • Fin linjebredd
  • Hög komponentdensitet
  • Signalintegritet

Applikationer:

MobiltelefonerSurfplattorBärbara datorerIoT-enheter

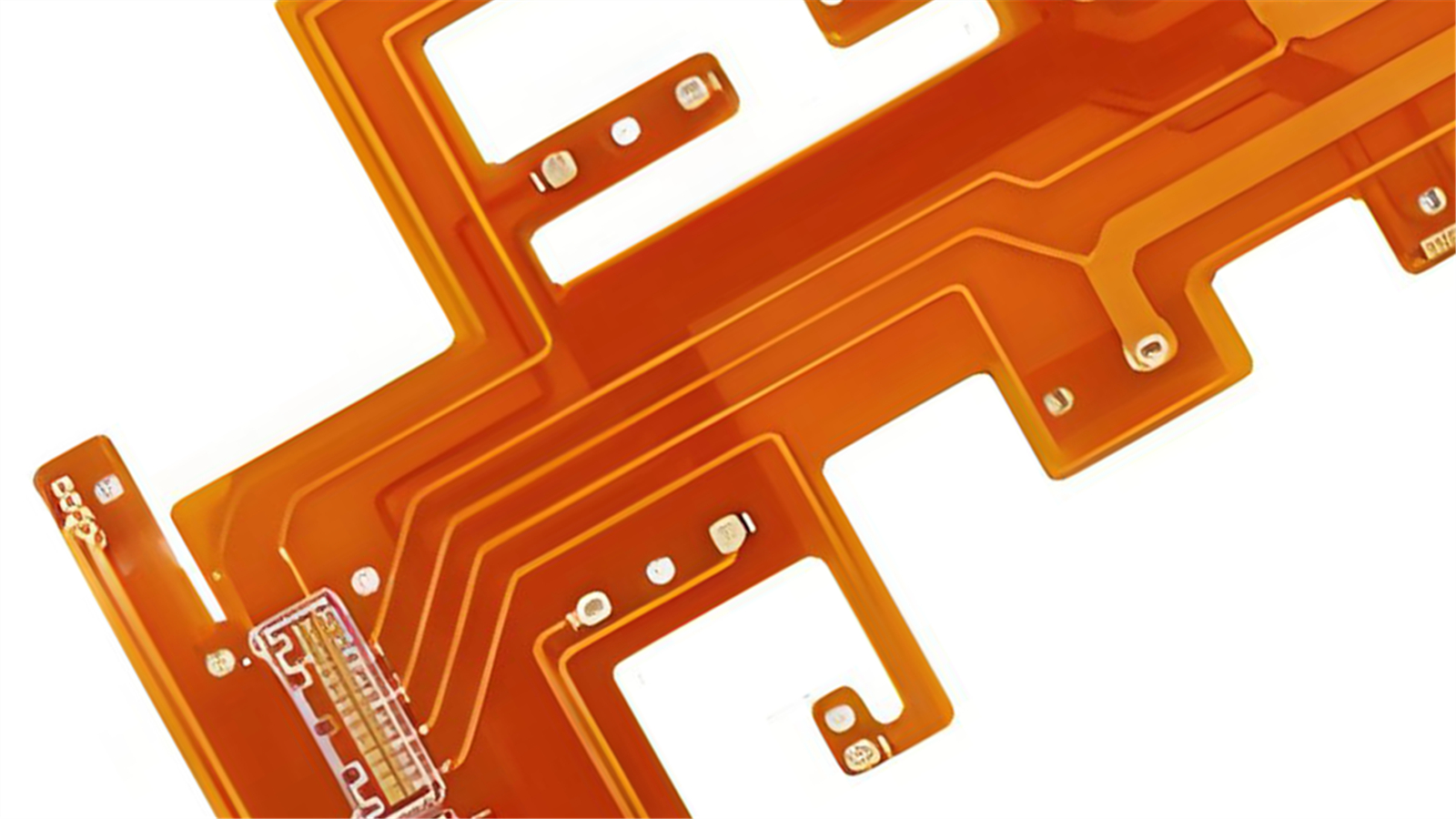

Flexibel PCB

Flexibel PCB

Flexibla kretsar för applikationer med begränsat utrymme

Nyckelfunktioner:

  • Böjbar design
  • Platsbesparande
  • Minskad vikt
  • Dynamisk böjning

Applikationer:

Bärbara enheterMedicinska enheterFlygMobila enheter

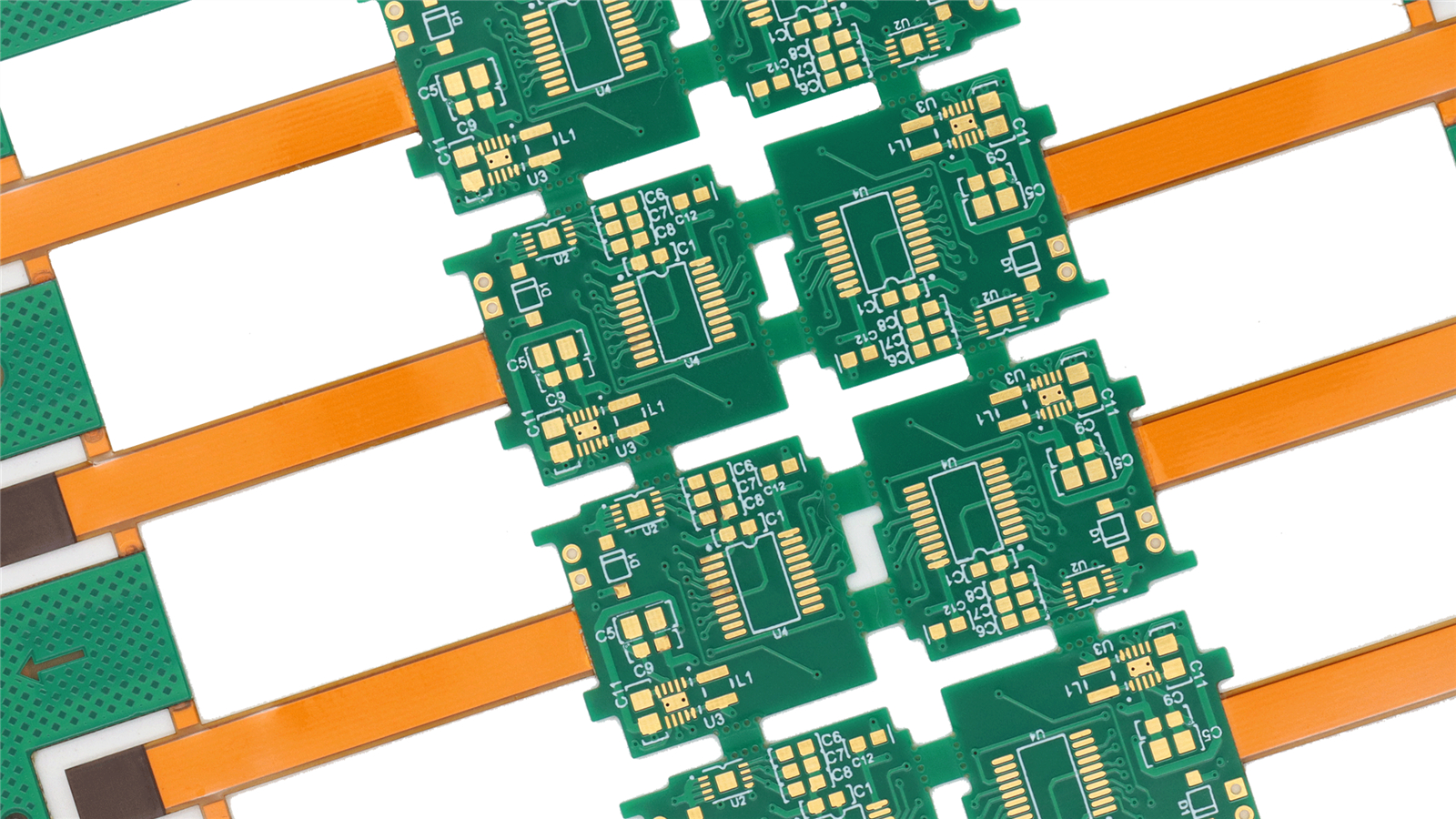

Styv-Flexibel PCB

Styv-Flexibel PCB

Kombination av styva och flexibla sektioner

Nyckelfunktioner:

  • 3D-förpackning
  • Minskade kontakter
  • Förbättrad tillförlitlighet
  • Komplexa designer

Applikationer:

SmartphonesKamerorMilitärRymdapplikationer

Vår Tillverkningsprocess

Systematiskt tillvägagångssätt som säkerställer konsekvent kvalitet och leverans i tid

1

Designgranskning & DFM

1-2 Dagar

Grundlig analys av dina designfiler och rekommendationer för tillverkningsoptimering.

2

Materialberedning

1-2 Dagar

Val och beredning av substratmaterial enligt specifikationer.

3

Lageruppbyggnad & Borrning

1-3 Dagar

Exakt lagerjustering och högprecisionsborrning.

4

Plätering & Etsning

2-3 Dagar

Kopparplätering, mönsteretsning och kretsbildning.

5

Lödmask & Silkescreen

1-2 Dag

Applicering av lödmask och komponentmärkning.

6

Ytbehandling & Testning

1-2 Dag

Slutlig ytbehandling och omfattande elektriska tester.

Kvalitetsstandarder & Certifieringar

Efterlevnad av internationella standarder och branschens bästa praxis

IPC-6012

Kvalifikations- och prestandaspecifikation för styva PCB

IPC-6013

Kvalifikations- och prestandaspecifikation för flexibla PCB

IPC-6018

Inspektion och test av mikrovågs slutproduktkort

ISO 9001:2015

Kvalitetsledningssystem

ISO 14001:2015

Miljöledningssystem

UL 94V-0

Brandklassificering för plastmaterial

Redo att Starta Ditt PCB-projekt?

Ladda upp dina designfiler och få en omfattande offert med DFM-analys

Få Omedelbar Offert
